對220kV雙閘變電站長期誤發10kV單相接地現象進行分析，發現了變電站消弧線圈容量不足，造成長期欠補償運行的現象。對此進行了技術分析，計算出消弧線圈容量的缺少量并選擇最優的改造方案，為老舊變電站的消弧線圈容量過渡性改造提供了經濟安全的選擇。
引言
隨著電纜在配電網中的大量使用，系統電容電流大幅度增長。對于中性點不接地系統，當發生單相接地時，由于電容電流較大，弧光不能自熄，造成跳閘事故率上升，嚴重危脅著電網的安全運行。
220kV雙閘變電站是南京河西奧體地區的一個重要電源點，其10kV出線直供周邊的用戶。奧體周邊的經濟發展一直很快，2014年南京的青奧會，更是讓周邊的基礎建設及用電需求突飛猛進。24面10kV出線柜已全部投運，其中有5條出線是雙拼出線，實際出線29回，近期又新增了6回出線柜。所有的10kV線路均是全電纜出線，電容電流非常大。本文針對220kV雙閘變電站長期誤發10kV單相接地現象進行分析，發現了變電站消弧線圈容量不足，造成長期欠補償運行的現象，對此進行了技術分析，并提出了改造方案。
1、故障的發生
2012年4月17日上午9時左右，220kV雙閘變電站10kVⅡ段母線接地動作，母線三相電壓分別為UA=10.21 kV，UB=0.38 kV，UC=10.51kV，選線裝置顯示新城2號線251線路單相接地、恢復頻發。試拉新城2號線251后接地消失，對新城2號線251線進行絕緣測試，無異常，巡視也未發現異常，中午12時試送正常。在處理故障時發現10kV XHK-Ⅱ型消弧線圈自動調諧及接地選線成套裝置的人機界面顯示：“2號消弧線圈容量過小，當前擋位12擋，已到最大擋，上調無效!”(見圖1)，過后又顯示正常，擋位在12擋，電容電流86.04 A。
2013年220kV雙閘變電站發生多起10kV母線單相接地、恢復頻發現象，表現為母線三相電壓不平衡(兩相偏高，一相偏低)，后臺監控系統判斷為母線接地故障，但經拉合10kV線路后接地消失，電壓恢復平衡。線路單相接地、恢復頻發現象發生時間不固定，原因不清楚。為排查原因需運行人員按故障處理流程巡視檢查，費時費力，找出發生故障的根本原因。
圖1 消弧線圈控制裝置圖
2、雙閘變電站消弧線圈自動調諧裝置介紹
220kV雙閘變電站10kV系統采用的是上海思源公司生產的XHK-Ⅱ型消弧線圈自動調諧及接地選線成套裝置。由于220kV雙閘變電站是南京河西奧體地區的一個重要電源點，其10kV出線直供周邊的用戶。10kV 24面出線柜已全部上滿，其中有5條出線是雙拼出線，實際出線29回，近期又新增了6回出線柜。所有的10kV線路均是全電纜出線，系統對地電容電流非常大，10kV系統采用經接地變壓器中性點消弧線圈接地方式。
220kV雙閘變電站消弧線圈成套裝置采用的是預先調節式補償方式，即：系統正常運行時，消弧線圈預先調節，備在補償位置;單相接地故障時，消弧線圈零延時進行補償。在回路中增加阻尼電阻可防止系統振蕩時諧振過電壓產生。而當系統發生單相接地時，中性點流過很大的電流，這時阻尼電阻的保護單元動作，阻尼電阻被短接，流過消弧線圈的電感性電流與流入接地點的電容性電流相位相反，電感性電流對電容性電流進行補償，從而消除弧光接地過電壓。
阻尼電阻的保護投退由一套可控硅設備控制，當阻尼電阻兩端電壓大于可控硅觸發電壓時，可控硅觸發，迅速將阻尼電阻短接，系統電壓恢復正常達到可控硅返回值時，阻尼電阻投入。
3、故障原因分析
3.1根據調諧原理分析故障原因
由阻尼電阻投退原理可知，正常情況下可控硅應不會觸發動作，但如果10kV母線三相負荷不平衡較嚴重，正常運行狀態下中性點位移電壓就比較大，一旦系統發生變化就會造成阻尼電阻非正常短接，這時由于消弧線圈已處于補償狀態(即XC=XL)，系統諧振條件具備，中性點位移電壓將急劇升高。同樣，如果可控硅返回電壓設置不當，會造成可控硅觸發后無法返回，阻尼電阻無法再次投入，引發系統諧振。

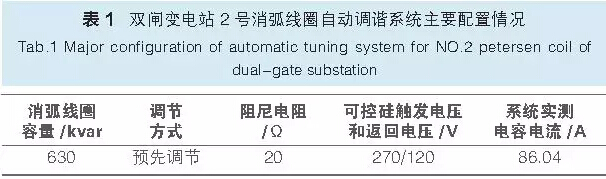

220kV雙閘變電站消弧線圈系統主要配置如表1所示。由表1可知220kV雙閘變電站消弧線圈容量配置不足，已接近補償極限，系統不對稱電壓正常情況下均在260V左右，可控硅觸發電壓為270V，系統運行方式改變或三相負荷出現較大變化時均會造成系統不對稱電壓增大，引起可控硅觸發并短接阻尼電阻。系統出現單相接地故障后由于可控硅返回電壓偏小，阻尼電阻將無法再次投入，以上兩點可以解釋線路單相接地、恢復頻發現象產生的原因。
3.2補償容量不足的計算
欠補償是指運行中線圈電感電流IL小于系統電容電流IC的運行方式。當0空載電纜電容電流的計算方法有以下兩種：
1) 根據單相對地電容，計算電容電流：
式中：Up為電網線電壓，kV;C為單相對地電容，F，一般電纜的單位電容為200~400 pF/m。
2) 根據經驗公式，計算電容電流：
式中：Up為電網線電壓，kV;L 為電纜長度，km。
若采用第二種計算方法，雙閘變電站10kVⅡ段母線上的所有出線總電容電流ICΣ=0.1×10×90.825=90.825(A) (L由10kVⅡ段母線上的所有出線電纜長度疊加,再考慮未投運的3條出線電纜的長度得出) 。
消弧線圈容量應主要根據系統單相接地故障時電容電流的大小來確定，并應留一定裕度，以適應系統今后的發展和滿足設備裕度的要求等。消弧線圈的容量可按式(3)確定：
式中：Q 為消弧線圈的容量, kVA;UN 為系統標稱電壓，kV;IC 為對地電容電流，A。
根據式(3)，雙閘變電站消弧線圈容量
4、改造方案及實施
通過上述分析得知，虛假接地現象的成因有兩個：一是變電站出線較多，系統電容電流較大，而消弧線圈容量偏小，消弧線圈補償裕度不足;二是系統正常運行時中性點位移電壓較大，阻尼電阻保護可控硅觸發返回電壓偏小，造成正常運行時阻尼電阻短接或無法返回，本文重點對后一種原因進行分析。
消弧線圈補償裕度不足，可通過消弧線圈增容改造處理，但投資較大。中性點位移電壓較大，其根本原因是三相負荷不平衡造成的，變電站投運后負荷情況復雜，處理難度更大。如原來是自動跟蹤的消弧線圈系統，容量不足時可增加一臺固定式并聯電抗器方法，就能恢復原來消弧線圈的自動調諧功能。增加的容量為：710-630=80( kVA)。

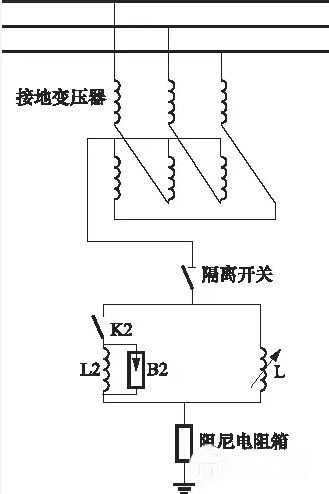

如圖2所示：L為原有的消弧線圈，容量是630kVA，新增加的L2為固定式電抗器，容量為80kVA，K2為小開關，B2為小型避雷器。這樣消弧線圈原有的自動調諧裝置可以在15~90A之間分成12擋進行調節。
按照環流法的原理：在電壓不變的情況下，并聯一個同類型的阻抗，可以分流。通過這種方法變相的增加了消弧線圈的容量，達到了經濟型增容的目的。
2013年該變電站小電流接地系統消弧線圈容量不足經濟型技改方案被作為群眾性創新項目在220kV雙閘變電站開發、試驗、實施，并取得了成功。
圖2 消弧線圈增容圖
5、結語
本文通過對雙閘變電站長期誤發10kV單相接地現象的分析，發現了變電站消弧線圈容量不足、長期處在欠補償的運行方式下的現象，并通過技術分析，提出了增加并聯電抗器的經濟安全的方法，能夠為其他變電站出現的類似情況提供借鑒和解決思路。
作者簡介
郭有強，技師/工程師，主要從事變電狀態檢修方面的工作。
劉海峰，碩士，工程師，主要從事配電網及電力營銷管理方面的工作。
引文信息
郭有強，劉海峰.一起變電站消弧線圈大容量改造方案分析[J].供用電，2015,32(4)：72-74.
