魚、昆蟲只有簡單的腦，黏菌甚至根本沒有腦。但與人類相比，這些生物的動作性能卻非常高。通過解析其中的根本原理，可以實現前所謂有巧妙控制。

　　“傳統仿生的著眼點大多是生物的‘物’（結構）。而今后，研究生物的動作及其原理，也就是‘事’將變得更加重要”。

　　控制技術專家、大阪大學研究生院工學研究科機械工學專業教授大須賀公一這樣強調。大須賀是“仿事”的提倡者，也就是從控制的角度出發，通過分析生物的動作和活動等，解明并利用生物的控制結構。按照這一理論的思路，通過深入探索本質，可以獲得“放之生物而皆準”的知識。

　　大須賀指出，東北大學電氣通信研究所教授石黑章夫的研究成果就是仿生技術的一個好例子。石黑發現生物具備的自主分布式控制的原理，并將其應用于四足行走機器人，使機器人實現了像馬一樣自然的行走。

　　過去的行走機器人大多采取的是依賴高性能中央運算裝置的“中央集權式強壓控制方法”（石黑），而另一方面，就算是沒有腦的原始生物，也能在移動的過程中，應對無法預測的環境變化。也就是說，即使沒有高性能的中央運算裝置，也有可能實現像生物一樣靈活的動作。這是因?yàn)樯锏倪\(yùn)動采用的是自主分布式控制方法，分散配置的每個單元都會自發性地相互協調。實際上，在某些昆蟲的體內，存在著名為“擴散神經”的分散式神經網絡。

　　研究真黏菌的動作

　　在研究生物的自主分布式控制方式的時候，石黑把目光對準了結構和動作單一的“真黏菌”（圖1）。這是“變形菌”的一種，沒有腦和神經。即便如此，這種菌依然會像動物一樣到處尋找食物。真黏菌由溶膠狀的“內質（原生質）”與凝膠狀的“外質”組成。在移動時，真黏菌是通過外質各個部分的收縮、舒張，使內質發生流動，從而帶動身體運動。

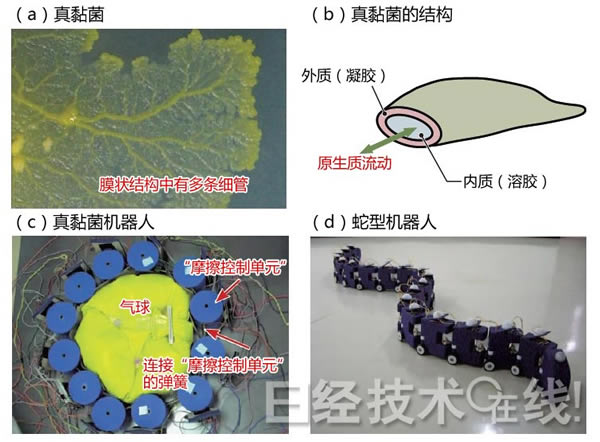

圖1：試制模擬真黏菌的機器人

　　東北大學試制了真黏菌型機器人。真黏菌由溶膠狀的“內質”和凝膠狀的“外質”組成。裝滿水的氣球充當內質，配置在氣球周?chē)亩鄠€(gè)“摩擦控制單元”通過彈簧連接成環狀，作為外質（c）。真黏菌的自律控制規則運用于蛇型機器人，成功對其進行了驅動（d）。（圖：《日經電子》根據東北大學的資料制作）

　　石黑為了探索真黏菌的自主分布式控制方法，試制出了模仿真黏菌的機器人。用裝滿水的氣球代替內質部分。外質采用的則是用彈簧連接多個機械單元（摩擦控制單元）組成的環狀體。

　　彈簧既能被動也能主動運動。這款機器人的原理，是在調整彈簧的長度和摩擦控制單元與地面之間的摩擦系數的同時，通過擠壓、拉伸內部的氣球，使整體實現移動。

　　石黑為這臺機器人采用自己推測出的自主分布式控制規則，在驅動機器人運動后，再根據結果修改自主分布式控制規則，重新在機器人身上進行嘗試。經過不斷摸索，終于得到了動作與實際真黏菌一致的自主分布式控制規則。其重點是在彈簧伸縮的時候，增加調整伸縮時間（相位）的項目，以防止彈簧承受超出其能力范圍的力。在這一項目中，要以“差距函數”減少為前提，調整伸縮的時機。差距函數以公式的形式，表現出了控制系統與機構系統、周?chē)h(huán)境之間產生的“差距”。

　　具有普遍性的差距函數

　　石黑發現，通過真黏菌得到的自主分布式控制規則有不少地方與很多生物相通。實際上，在為蛇型機器人直接采用這種自主分布式控制規則后，與石黑開發的老式蛇型機器人相比，其動作更接近于真蛇。當然，蛇的結構比真黏菌復雜得多，要想實現更接近蛇的動作，還需要研究出專用的自主分布式控制規則。

　　不過，“基于差距函數的設計方案可以運用于其他生物的自主分布式控制規則”（石黑）。根據這一思路，石黑成功試制出了四足行走機器人（圖2）。并且通過這臺機器人，得到了能夠像馬、貓等四足行走的動物一樣運動的自主分布式控制規則。這種控制規則“適用于馬、駱駝、貓等所有四足行走的生物”（石黑）。四足行走生物實際的行走方式存在許多差異，例如四肢中只有一條離地的“正常步”，右前腿和左后腿對角線同時落地、離地的“斜對步”等。這是“因?yàn)槊糠N動物的重心不同”（石黑）。實際上，在四足行走的自主分布式控制規則中加入不同動物的重心信息后，行走方式也會隨之改變。使貓像貓，馬像馬，駱駝像駱駝那樣行走。

圖2：流暢的四足行走成為現實

　　東北大學為試制的多種四足行走機器人采用了真黏菌的自律控制規則。在實驗過程中，又發現了能夠?qū)崿F(xiàn)“正常步”、“斜對步”、“側對步”等四足行走的公式。（圖：《日經電子》根據東北大學的資料制作）

　　而且，試制的四足行走機器人可以從靜止?fàn)顟B(tài)馬上進入行走狀態。一條腿發生故障時，其他腿會采取相應的動作，消除故障的影響。

　　今后，石黑還將把范圍擴大到雙足行走機器人、海星型機器人等眾多機器人，繼續致力于研究不同生物的自主分布式控制規則。

　　源自魚類的防撞汽車

　　在生物之中，有一些生物雖然成群結隊，但在移動的時候，既能躲避障礙物，又能彼此之間不發生碰撞。如今，日產汽車正準備把這種生物的動作運用于自動駕駛領域。

　　該公司模仿魚群的動作，開發出了能夠避免撞擊周?chē)臋C(jī)器人和障礙物的機器人車“EPORO”（圖3）。魚類會根據與最近的伙伴和障礙物的距離，通過三種規則改變動作。這三種規則分別是在距離伙伴太遠時拉近距離的“接近”，與伙伴保持適當距離并配合其速度和前進方向的“并行”，以及在距離過近時改變前進方向，防止與伙伴相撞的“沖撞回避”。

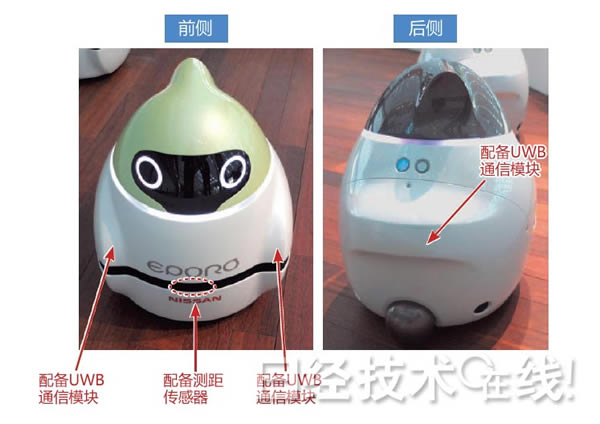

圖3：結合魚群的活動，實現“不撞的機器人”

　　日產汽車結合魚群的活動，開發出了能夠避免與周?chē)臋C(jī)器人和障礙物碰撞的機器人車“EPORO”。檢測周?chē)鷻C(jī)器人的距離和方向使用兩種傳感器。分別是使用紅外激光的測距傳感器和UWB通信模塊。EPORO利用UWB通信模塊與周?chē)臋C(jī)器人進行通信，根據通信耗費的時間推測距離。

　　研究表明，魚類是利用能夠敏感察覺近處物體的側線感覺、能夠望遠的視覺兩種感覺器官來完成上述控制。為此，日產汽車使用紅外激光的測距傳感器替代側線感覺，使用UWB（ultrawide band）通信模塊替代了視覺。利用UWB通信模塊與周?chē)臋C(jī)器人進行通信，根據通信所需的時間推測距離。

　　通過在能夠并行多臺的寬敞道路和只能容許一臺通過的狹窄道路上進行測試，結果表明，EPORO在寬敞的道路上分散前進，而在狹窄的道路上則排成了一列，與魚群的動作如出一轍（圖4）。而且，當前方出現障礙物的時候，EPORO也通過團隊協作，順利避開了障礙物。

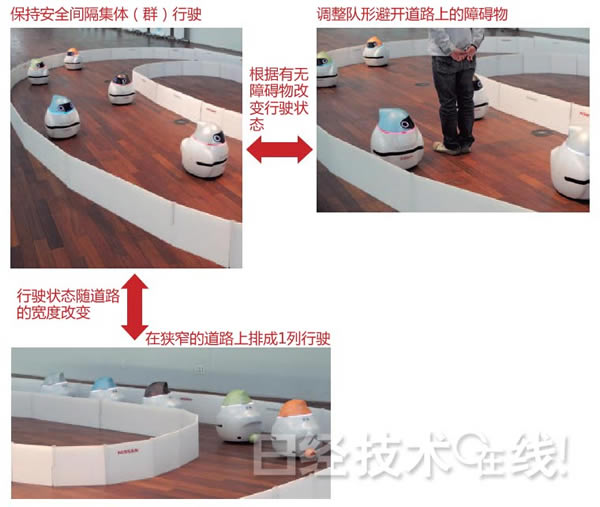

圖4：行駛狀態根據情況改變

　　日產汽車的機器人車“EPORO”能夠根據情況改變集體行駛的狀態。舉例來說，在寬敞的道路上，EPORO保持安全間隔，分散行駛，而在狹窄的道路上，EPORO則排成1列行駛。前方出現障礙物的時候，還會改變行駛的隊形，避開障礙物。

　　利用測距性能的誤差模仿生物的特點

　　有意思的是，因?yàn)閁WB通信模塊測距性能參差不齊，每一臺EPORO都表現出了自己的“個性”。比方說，保持一排隊形的時候，EPORO并不是等間距，而是前后左右略有錯開，表現出了具有生物特色的動作。

　　通過反復進行模擬和實驗，對參數進行調整，EPORO做到了在維持群體的同時，順利避開障礙物。在沒有結合生物算法的時候，“沖撞回避”和“群體前進”很難實現兼顧。如果為了維護個體的安全，在回避時采取較大幅度的動作，就會脫離群體。如果為了維持群體前進，緊跟著伙伴不放，就難以避開障礙物。而這一次，上述問題全部得到了解決。

　　人工制造昆蟲腦

　　通過模仿昆蟲腦控制機器人——東京大學尖端科學技術研究中心副所長、生命智能系統領域教授神崎亮平率領的研究組正在開展這項研究。

　　與人等哺乳類動物相比，昆蟲的腦極其簡單。有研究表明，組成人腦的神經細胞有1011個，而昆蟲只有105～106個左右。盡管如此，昆蟲依然具備巧妙躲開障礙物，在危險前面隱蔽自己的能力。而且，對于危險的反應速度比人還要快。在存在外部干擾的情況下，還能對干擾進行修正。也就是說，“只要能夠人工制造出昆蟲的腦，就可以制造出前所未有的節能、機敏的高性能機器人”（神崎）。

　　為了了解昆蟲的腦，神崎研究組研究的對象，是家蠶蛾對特定的氣味物質（信息素）做出反應并向其移動的神經網絡。

　　通過神經的可視化制造人工腦

　　研究大致分為兩個方向。一是解明昆蟲腦的回路結構，制造出人工腦，使用人工腦驅動機器人。二是直接使用昆蟲腦驅動機器人。研究組希望通過二者的比較研究，對人工腦進行修正和拓展，從而提高人工腦的精度（圖5）。

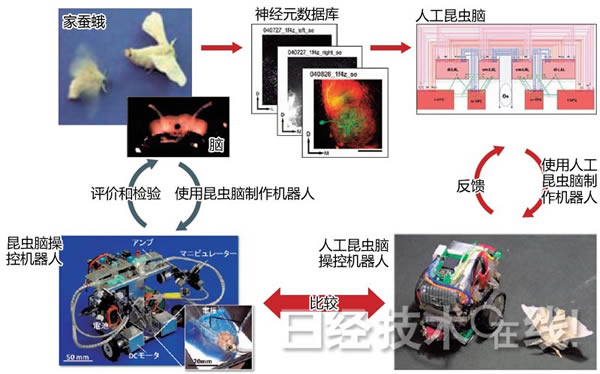

圖5：對昆蟲腦實施IC化

　　通過解明家蠶蛾朝信息素發生源的方向移動的腦結構，制造人工腦，用來驅動機器人。（圖：《日經電子》根據東京大學的資料制作）

　　人工腦的制作方式如下。首先，向昆蟲腦的神經細胞中插入含有熒光色素的玻璃管電極，通入微弱電流，對細胞進行熒光染色，利用共焦激光掃描顯微鏡觀察，測量每個神經細胞的三維結構。然后，根據三維結構，利用單個的神經細胞構建神經回路（網絡），明確家蠶蛾腦神經回路的概要。

　　為了揭示把氣味物質檢測轉化為運動的神經網絡，研究組還特別調查了昆蟲腦在檢測信息素時把信息傳送到運動系統的方式。結果發現，運動系統接收到了與觸發器電路相同的信號（圖6）。而通過對生成信號的神經細胞順藤摸瓜，與信息素檢測到運動全過程相關的神經網絡也水落石出。

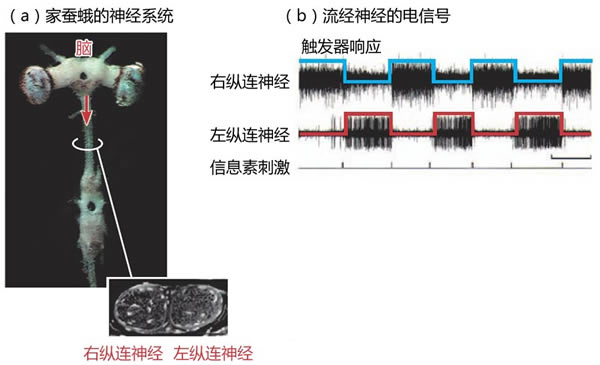

圖6：家蠶蛾的運動系統是觸發器響應

　　在制作使用昆蟲腦驅動的機器人的過程中，研究組發現了左右的動作是通過觸發器響應的方式傳送。動作通過信號的長短表現。（圖：《日經電子》根據東京大學的資料制作）

　　而且，研究組還利用程序模仿檢測氣味物質并激發動作的神經網絡，制成了人工腦。

　　在超級計算機上重現昆蟲腦

　　直接使用昆蟲腦控制的機器人分為兩種。一種是家蠶蛾利用自己的腿控制的機器人“昆蟲操控機器人”，一種是取下家蠶蛾的頭部，只利用腦的“昆蟲腦操控機器人”。

　　昆蟲操控機器人是把家蠶蛾放置到可以自由旋轉、類似于乒乓球的球體上，利用家蠶蛾進行控制。當家蠶蛾活動腿腳，向目標方向前進的時候，球會隨之運動，此時，傳感器將檢測到動作。根據信號，機器人會做出相應的動作。昆蟲腦操控機器人則是取下家蠶蛾的頭部，通過檢測傳導至運動系統的觸發器信號，利用這種神經信號驅動機器人。

　　通過研究利用昆蟲腦的機器人，研究組發現，即使讓致動器的動作比家蠶蛾的腦做出反應延時約600ms，或是沿左右方向做不對稱動作，家蠶蛾的腦也能對這些外部干擾進行糾正。

　　神崎研究組認為，通過對比使用人工腦和昆蟲腦的機器人，不斷進行改進，能夠制造出抗干擾能力強的機器人?，F(xiàn)在，利用超級計算機“京”重現家蠶蛾更詳細的神經回路，實施模擬其功能的研究也在進行之中。如果這項研究取得成功，人們將有可能對基于腦設計圖的神經回路功能進行檢驗和預測，制造出更接近昆蟲腦的人工腦。

　　考察蟋蟀的回避能力

　　神崎也與日產汽車開展了合作研究。研究的內容是具備蜂類和蟋蟀的回避能力的機器人。

　　其中，日產汽車對蟋蟀的回避能力寄予了強烈關注。因?yàn)楫?dāng)接近的移動體和障礙物不止一個時，蟋蟀能夠?yàn)槠渑哦▋?yōu)先順序，有效進行回避。與之相比，EPORO只能避開近處的障礙物，沒有像蟋蟀那樣排序。

　　神崎表示，在為機器人賦予蟋蟀的回避能力后，機器人在模擬中，依次避開了16個移動體。實際試制的機器人也成功避開了多個移動體。（未完待續，記者：根津禎、中道理）
