變頻恒壓供水的節能原理

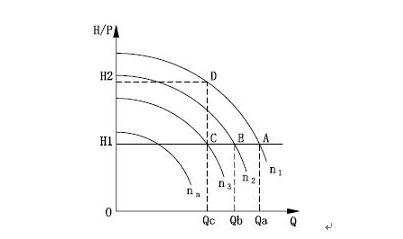

圖1

圖1為水泵調速時的全揚程特性(H-Q)曲線。橫坐標為水泵流量Q，縱坐標為水泵揚程H。泵的揚程和出水壓力是線形關系，因此也可近似表示為出水壓力P。H1A是恒壓線，n是不同轉速下的H-Q特性。可見，在n1轉速下，如果通過控制閥門開度使流量從Qa減小到Qc時，壓力將沿n曲線升高到D點。很顯然，在減少流量同時，提高了壓力(DC段是壓力升高值)。如果將轉速由n1減小到n，則流量沿著恒壓線從Qa減小到Qc時，而壓力沒變。

據水泵的特性曲線公式：

PL=QρH/ηb·η10-3-------------------------(1)

式中：PL─水泵使用工況軸功率(kW);

Q─泵每秒排出的流量;

ρ─液體的比重(N/m3/)，水的比重ρ=9810N/m3

H─泵的揚程;

ηb─泵的效率;

η─傳動機構的效率;

可以求出運行在D點和運行在C點的水泵工況軸功率分別為：

PD=QCPH2/ηb·η10-3----------------(2)

PC=QCPH1/ηb·η10-3----------------(3)

兩者之差為：

△P=PD-PC=QCP(H2-H1)/ηb·η10-3------(4)

也就是說，用閥門控制流量時，△P功率被損耗浪費掉了，且隨著閥門不斷關小，這個損耗還要增加。而用轉速控制時，根據流量Q、揚程H、功率P和轉速N之間的關系，有：

Q2/Q1=N2/N1

H2/H1=(N2/N1)2----------------(5)

P2/P1=(N2/N1)3

由(5)式可知，流量Q與轉速N的一次方成正比;揚程H與轉速N的平方成正比;軸功率P與轉速N的立方成正比，即功率與轉速成3次方的關系下降。如果不是用關小閥門的方法，而是把電機轉速降下來，那么在轉運同樣流量的情況下，原來消耗在閥門的功率就可以全避免，從而獲得圖1中H2-H1-C-D矩形區域大小的節能效果，這就是水泵調速節能原理。

變頻調速的基本原理是根據交流電動機工作原理中的轉速關系：

N=60f(1-s)/p----------------(6)

由(6)式可知，均勻改變電動機定子繞組的電源頻率f，就可以平滑地改變電動機的同步轉速。電動機轉速變慢，軸功率就相應減少，電動機輸入功率也隨之減少。這就是水泵變頻調速的節能作用
