我國是全球人均水資源最缺乏的國家之一，隨著工業的迅速發展，缺水將成為城市經濟發展的制約因素。與此同時，我國污水排放量由1980年的3.15×1011t增加到2011年的6.52×1011t，多數城市地下水受到一定程度的污染，且有逐年加重的趨勢。水資源短缺和水污染嚴重已成為我國淡水資源的兩大突出問題。中水是介于自來水和污水之間可重復利用的再生水，是污水處理后達到一定回用水質標準的水，可廣泛應用于農業灌溉、工業用水、市政綠化以及生活洗滌等方面。中水回用有效提高了水資源回用率，同時也減少了污水排放量，是節水減排、保護水資源、實現可持續發展的有效途徑。
為響應國家環保號召，實現節能減排，山西省某水泥廠建立中水回用系統，處理生產過程中排放的污水并全部回用作補充余熱發電循環水。該水泥廠擁有一條1.20×106t/a的熟料新型干法水泥生產線，水泥年產量可達3.0×106t。筆者以該水泥廠的中水回用工程為例進行分析。
1水質情況

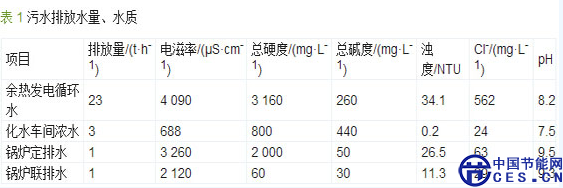

該水泥廠排放的污水主要由4部分組成：余熱發電循環水排污水、鍋爐定排水排污水、鍋爐聯排水排污水和化水車間濃水排污水，總排水量為28t/h。具體水質和水量數據見表1。
表1顯示，余熱發電循環水排污水的排放量最大，占總排放量的82%，化水車間濃水排污水占總排放量的11%，鍋爐定排水排污水和鍋爐聯排水排污水所占比例較小，均為總排放量的3.5%。余熱發電循環水排污水除電導率高、濁度高、Cl-濃度高、硬度大外基本不含其他污染物，屬于優質雜排水，其他3種污水水質較為復雜，但排放量少，故混合排污水的水質以余熱發電循環水排污水為主。
GB/T19923—2005《城市污水再生利用工業用水水質》中規定，再生利用工業用水水質需滿足總硬度≤450mg/L、總堿度≤450mg/L、濁度≤5NTU、余氯≥0.05mg/L、pH在6.0~9.0范圍內。經過對比分析得出如下結論：該水泥廠排放污水的總堿度、余氯和pH均在規定范圍內，濁度偏高，總硬度遠遠高于標準規定值。因此該中水回用工程的重點是降低濁度和除鹽處理。
2工藝過程
中水回用工藝主要分為3部分：預處理系統、除鹽系統和配套加藥系統，具體工藝過程如圖1所示。
預處理系統包括全自動凈水器和超濾裝置，除鹽部分由反滲透裝置實現，配套加藥系統根據工藝過程向預處理系統和除鹽系統中注入不同的化學藥液，如助凝劑、絮凝劑等。
2.1預處理系統
預處理系統通過絮凝、反應、沉淀、排污、過濾、純化和濃縮等一系列過程，可實現其出水水質達到下一處理系統進水要求的目的。該系統主要作用是降低污水濁度，通過全自動凈水器和超濾裝置完成。全自動凈水器主要包括絮凝反應區、斜管沉淀區和石英砂過濾區3部分，并設計有水力自動反洗。設計單套處理水量為30t/h，經過該裝置處理后出水水質優良，濁度≤3NTU。
廢水收集池中的混合廢水與助凝劑、絮凝劑混合后進入絮凝反應區并產生較大的絮凝體，進入沉淀區后有機物、懸浮物及膠體等絮凝體顆粒在重力及斜管作用下沉降于沉淀器內。沉淀區處理后的出水經集水槽進入全自動過濾區，水中顆粒較小的絮凝體被截留于石英砂濾層上，出水穿過濾層進入清水池。當運行一段時間后，濾料層中的固體顆粒雜質逐漸增多，水頭損失增加，反清洗裝置自動開啟進行反洗，反洗時間持續約5min，反洗過程結束后過濾重新開始。
該套設備優點為：(1)在沉淀區設置了斜管。斜管沉淀器與傳統的平流式沉淀器相比增加了沉淀面積，縮短了沉降時間。(2)設有全自動反清洗裝置，能夠根據濾料層的清潔程度巧妙利用水力學特性實現自動運行，方便實用、操作簡單。
超濾裝置對于細菌和大多數病毒、膠體、淤泥等有極高的去除率，可達到分離、分級、純化、濃縮目的，保證反滲透系統的運行安全。
2.2除鹽系統
反滲透系統是該污水回用系統的主要脫鹽裝置。由于廢水經過2~3倍濃縮，氯離子含量較高，采用反滲透能降低廢水的硬度及氯離子含量，確保產水作為循環水補充水。反滲透裝置設計為兩套平行裝置，每套出水均為15t/h，以確保某套反滲透裝置進行反洗期間整個中水回用系統的連續性。
運行過程中，反滲透膜會被無機物垢、膠體、微生物、金屬氧化物等污染或阻塞。這些物質沉積在膜表面，會引起反滲透膜透過量下降和脫鹽率降低。因此，為恢復反滲透膜的透過量和脫鹽性能，需要定期進行化學清洗。一般來說膜的清洗周期受其自身材質、性能參數、運行條件(如溫度、壓力等)的影響，清洗周期通常為3個月左右。
2.3配套加藥系統
根據工藝過程不同，配套加藥系統注入的化學藥液也不同，包括助凝劑加藥單元、絮凝劑加藥單元、氧化劑加藥單元、還原劑加藥單元和阻垢劑加藥單元。加藥水箱補充用水取自反滲透產水。具體配置為：(1)助凝劑加藥單元，采用1箱1泵，供全自動凈水器使用。(2)絮凝劑加藥單元，采用1箱1泵，供全自動凈水器使用。(3)氧化劑加藥單元，采用1箱1泵，供超濾裝置反洗使用。(4)還原劑加藥單元，采用1箱1泵，供反滲透裝置使用。(5)阻垢劑加藥單元，采用1箱1泵，供反滲透裝置使用。
3主要構筑物設計參數及設備選型
3.1主要構筑物設計參數

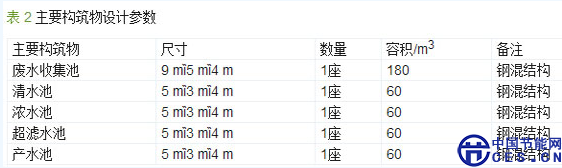

廢水收集池、清水池、濃水池、超濾水池和產水池等主要構筑物建設在地下，結構安全等級為二級，重要性系數為1.0，不計側壁摩阻力的抗浮安全系數Kf=1.05。具體參數見表2。
構筑物鋼筋保護層厚度設計如下：與水、土接觸或高濕度的墻、板為30mm，與污水接觸或受水汽影響的墻、板為35mm，與水、土接觸或高濕度的梁、柱為35mm，與污水接觸或水汽影響的梁、柱為40mm，基礎為40mm。
3.2 設備選型
(1)全自動凈水器。外形尺寸為3m×2.5m×4.4m，為碳鋼防腐材質，最大運行壓力為0.6MPa。沉淀區設計表面負荷7~8m3/(m2˙h)，斜管填料，分級石英砂過濾，濾速5~8m/h，濾料8t。配套設備有2只容積1m3的PE加藥桶，分別投加絮凝劑和助凝劑;2臺流量為0~3.8L/h、功率為370W的加藥泵;1臺轉速為60r/min、功率為750W的攪拌器。
(2)超濾裝置。超濾膜選用UF1IB200(山東招金膜天有限責任公司)，中空纖維膜材質，數量6支，過濾精度在0.01mm左右，系統回收率98%，產水量30t/h，全自動運行方式。配套設備有1只容積為1m3的PE加藥桶，投加氧化劑;設1臺加藥泵和1臺攪拌器。
(3)反滲透裝置。膜芯選用BW30-400(陶氏化學公司)，產水量40t/d，有效面積37m2，穩定脫鹽率99.5%。每套反滲透裝置設計為12支8寸膜芯，采用一殼4芯，需3支8寸膜殼。每套反滲透裝置中一段和二段膜殼比例設計為2∶1。反滲透裝置進水濁度<0.5 NTU，系統回收率為75%，全自動運行方式。配套設備有2只容積為50L的PE加藥桶，分別投加還原劑和阻垢劑，設2臺加藥泵和2臺攪拌器。
4 運行調試結果分析

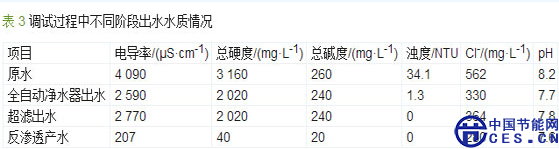

設備安裝就緒后，對整個工藝過程進行運行調試，基本穩定后檢測不同階段的出水水質，具體數據見表3。
由表3可見，預處理階段全自動凈水器對降低污水濁度貢獻最大，由原來的34.1NTU降為1.3NTU，效果顯著。該過程去除了部分Ca2+、Mg2+、CO32-等離子，降低了污水總硬度和總堿度，電導率也隨之有所下降，污水pH從8.2降到7.7。超濾過程去除污水中的細菌、懸浮物等，并有一定濃縮作用，因此水中Cl-濃度有小幅度的上升，電導率略微升高，污水濁度繼續降低，由1.3NTU降至0，達到反滲透裝置的進水水質要求。
反滲透除鹽階段污水的總硬度和電導率明顯下降，電導率由2770μS/cm降低到207μS/cm，下降幅度約93%，總硬度由2020mg/L降低到40mg/L，下降幅度約98%，總堿度由240mg/L降低到20mg/L，下降幅度約92%，pH基本保持不變。

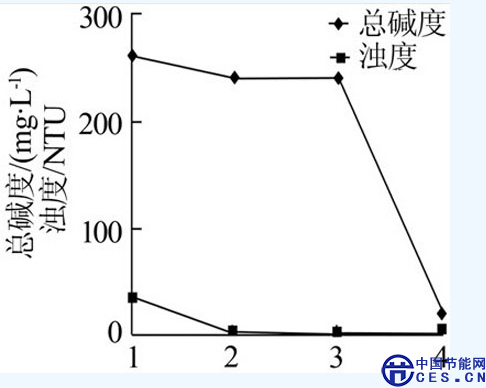

圖2、圖3分別為電導率、總硬度、總堿度和濁度隨著系統工藝過程的變化規律。圖中橫坐標的數字分別代表：1—原水，2—全自動凈水器出水，3—超濾出水，4—反滲透出水。圖2顯示電導率和總硬度的變化趨勢基本保持一致，在反滲透階段變化最大，其次是全自動凈水器預處理階段，超濾過程對2種指標影響較小。圖3中總堿度在反滲透階段變化最大，預處理階段對其影響較小，濁度變化主要集中在預處理階段的全自動凈水器處理過程。
中水回用系統產水量為20t/h，最終出水水質優良，符合GB/T19923—2005《城市污水再生利用工業用水水質》對再生水用作工業用水水源的水質要求。該水泥廠在建立中水回用系統前循環水補水為地下水，地下水的電導率為2100μS/cm、硬度為1600mg/L、堿度為260mg/L，中水回用系統最終出水水質優于該地下水水質。
5成本分析
該工程項目總投資150萬元，總處理費用為2.17元/t，其中電費1.12元/t，藥劑費為0.71元/t，人工費為0.34元/t。中水回用工程投運之前該水泥廠用水全部取自地下水，總費用為5.4元/t，包括基本水費、代收費和取水費用，水泥廠產生的廢水全部外排，排污費為1.8元/t，按此計算，中水回用工程投運后每天節約費用約3000元，1.5a即可收回總投資成本。由此可見，水泥廠中水回用系統的建立不僅具有良好的環境效益，同時還具有良好的經濟效益。
6結論
中水回用系統對水泥廠排放污水進行了降低濁度和除鹽處理，使污水濁度由34.1NTU降至0，電導率由4090μS/cm降至207μS/cm，總硬度由3160mg/L降至40mg/L，總堿度由260mg/L降至20mg/L，出水水質滿足GB/T19923—2005《城市污水再生利用工業用水水質》中對再生水用作工業用水水源的水質要求，可直接回用于該水泥廠余熱發電過程中。該水泥廠的污水排放量為28t/h，經中水回用系統處理后回用水量為20t/h，污水回收率約75%，不僅減少了污水排放量，同時提高了水資源利用率，帶來良好的環境效益和經濟效益。
來源：《工業水處理》2014年第12期
