近年來，移動、聯通、電信公司大力完善網絡覆蓋，公司的蜂窩網基站數量大，分布面廣，安裝位置分散且情況復雜?；敬蠖嗍亲庥妹穹浚行╇姳碛呻娋W(wǎng)公司安裝，有些電表為業主安裝，表的類型非常多，既有機械式電度表，也有電子式電度表，還有IC卡電表。由于點多面廣，情況復雜，公司需要派專人或委托代維公司抄表、維護，以滿足基站的電量核算、用電分析等能耗日常管理。特別是近年來，隨著基站數量迅速增加，用電成本已經成為公司的主要成本，而且比例還在逐年增加。



        由于缺乏具體的監測手段，基站用電較難管理，也無法對基站的用電量進行科學系統地監測管理。因此，研究并建設能適應大規?；鞠到y(tǒng)需要的能耗管理系統，對于節能減排的建設和用電的精細化管理具有積極的意義。



        【系統介紹】:



        通信基站（機房）用電計量能耗管理系統通過將基站用電量進行實時監測并納入監控系統，可以定期統計不同類型基站的用電參數。能耗監控單元通過通信自有GPRS/CDMA網絡將數據上傳給地市數據匯聚層，再通過DCN網絡上傳省級能耗管理平臺。完成基站用電量的采集、統計、分析、標桿比對、電費結算。



        1、系統構成：



        整體系統由三級設備、二級通道以及一套系統構成。其中；



        1）、三級設備指的是電能表計量設備，數據傳輸設備和主站設備。



        2）、二級通道指的是數據傳輸設備與電能表的數據通道（下行通道）和數據傳輸設備與主站系統的數據通道（上行通道）。



        3）、一套系統指的是通信基站（機房）用電計量能耗管理系統。



        2、建設內容：



        1）、在各類基站（機房）監控點安裝電能表計量設備（電能表需帶RS485通信接口）。



        2）、安裝數據傳輸設備，數據傳輸設備與電能表計量設備直接進行RS485線纜連接。



        3）、將數據傳輸終端通過無線GPRS/CDMA通訊方式接入系統。



        4）、在主站系統設置檔案及通訊信息，對上述設備進行聯調，完成基站用電量的采集、統計、分析、標桿比對、電費結算。

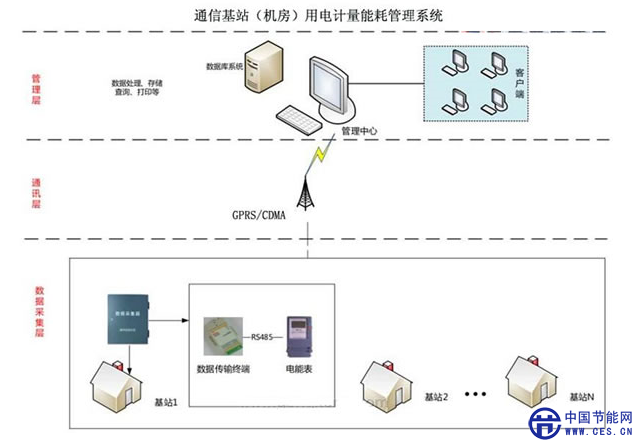

        【系統框圖】：





        【主要功能】:



        ◆ 動抄表功能：按照設置的抄表開始時間和抄表間隔，到預定的抄表時刻，數據傳輸終端會自動依次去抄收各電能表的數據，數據傳輸終端對抄收的數據本地存儲并上報中心。



        ◆ 基站分類計量：系統將采集上來的數據根據基站的類型分成幾大類別，并能夠按照能量類型的劃分進行單項的統計、分析和評估。



        ◆ 能耗統計：系統提供多種數據統計方式，可按區域統計、可按能耗類型統計、可按基站類型類型統計。系統可提供日統計、周統計、月統計、年統計等多種時段數據的統計方式。



        ◆ 能耗分析：系統提供多種分析算法，如同比、環比、排名等方式，可實現對區域能耗、具體能耗類型、基站類型能耗進行分析。分析時段可提供日分析、周分析、月分析、年分析以及任意指定時段內的數據分析。



        ◆ 能耗評估：系統建立多種能耗評估標準，如基站能耗密度標準值、基站能耗評分等級標準、設備運行狀態評分標準等評估標準，根據基站的能耗情況與能耗評估標準之間的比較得出評估結論。



        ◆ 能耗報警：能耗報警主要對基站能耗存在的故障進行預警，如設備運行效率過低、突發性的能耗突變、持續性的損耗現象等等。



        ◆ 需量及用電管理：系統可提供能耗預測功能，預測基站能耗未來一周內、一月內、一年內的能耗趨勢，并提供曲線、柱狀、圓餅等圖形表現方式。



        【主要特點】:



        ◆ 實用性：通信基站地理位置分散，因此采用覆蓋廣泛的GPRS/CDMA網絡高信號捕捉，必要是采用高增益天線，可確保網絡的正常運行。



        ◆ 實時性：采用最新的通信和軟硬件技術，建立了清晰和合理的系統架構，可以實現多線程的遠程并發通信，在幾秒時間內，可以讓成百上千個基站的實時用電信息傳送到監控中心進行集中監視和遠程調度，實現故障信息的及時報警。



        ◆ 可擴充性：可以進行系統或模塊的無限擴展，便于長期的升級和維護，延長系統的壽命，通過更新部件，能讓系統一直存在下去，而不至于整個系統癱瘓，造成大量的投資損失。



        ◆ 易維護性：系統可對數據傳輸終端執行相應的遠程操作命令，包括遠程參數設置，遠程控制、遠程數據抄收、遠程終端復位、遠程終端軟件升級等。



        ◆ 操作簡易性：系統軟件功能完善，模塊化、圖形化設計，全過程全中文幫助，操作簡單方便。



        ◆ 性價比高：該系統專為基站用電信息遠程能耗量身定制，充分考慮到基站用電信息各個環節的業務需求。
