近日，英國帝國理工大學的Ian D. Campbell（第一作者）和Gregory J. Offer（通訊作者）等人通過建模的方式分析了如何在滿足混合動力汽車對于倍率放電和快充的需求的前提下，實現單體電池能量密度的最大化，大大提高了混合動力汽車動力電池的設計效率。

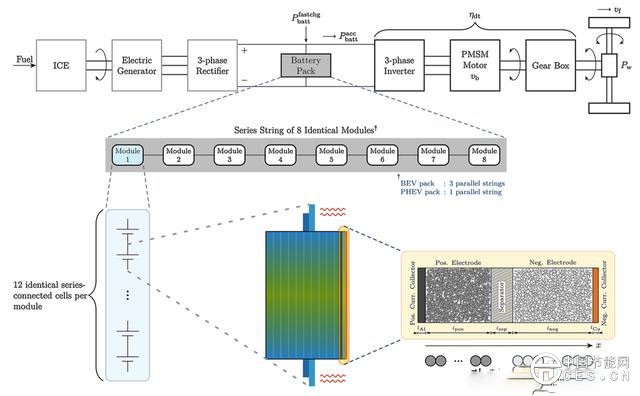

實驗中采用的混合動力汽車模型如下圖所示，其中包含：1）電池包；2）三相轉換器；3）永磁同步電機；4）力矩混合齒輪箱；5）驅動力分配系統，電池所需要的電力來自于內燃機驅動發電機發電，電池的工作模式被設定為完全用電力驅動并且不對電池進行實時充電，也就是說在這里我們假設混合動力汽車的蓄電池是在最為惡劣的工況下進行工作。這里不的不提的是作者在模型中采用了極柱散熱的方式，降低了電池內部的溫度梯度，從而將電池的衰降速度降低了2/3，也就意味著使用極柱散熱的電池的壽命能夠提高三倍，這對需要進行快速放電和充電的動力電池而言尤為重要。

由于作者采用了極柱散熱的方式，因此在電池表面就不需要進行散熱，因此可以合理的假設電池在直徑方向上不存在溫度梯度，因此我們就可以將電池厚度方向上可以轉化為1片極片的功率仿真，從而實現電池模型維度的壓縮，降低模型的復雜程度。



動力電池功率性能要求較高的過程主要有兩個：1）加速過程；2）快速充電過程。充電過程我們可以直接參考充電功率，而加速過程我們需要根據車輛的最大加速度轉換為動力電池所需要輸出的功率（如下式所示），其中最終的速度為Vf，加速時間為tf，Pmass為質量為M的車輛提供加速度所需要的功率，Pdrag是克服空氣阻力所需要的功率，Proll是克服滾動摩擦所需要的功率，Pgrade是克服重力所需要的功率。

我們假設電極是均勻的，因此電極單位面積的功率密度也是固定的，因此電池的功率密度可以簡化為電池內部電極層數n的函數。為了驗證電池的功率放電性能是否滿足需求，我們設置了幾個截止條件，一個是最高允許溫度Tmax，一個是最低截止電壓Vmin和最低允許SoC，Zmin，如果在仿真的過程中電池所有的限制條件都沒有被觸發則表明動力電池滿足汽車的動力需求，如果有其中的一個截止條件被觸發，就說明動力電池的功率性能不滿足要求，需要調節電池的電極層數n進行優化，直到電池的功率性能滿足要求，通過該模型的優化我們就能夠找出能夠滿足汽車功率需求的最小電池電極層數n，由于模型中我們假設電池的外形尺寸固定，因此更少的極片數量也就意味著集流體（Al箔和Cu箔）所占的比重更小，從而將電池的能量密度最大化。

快速充電也是電動汽車在使用過程中非常關注的一個點，在這里作者采用了Choe等人提出的快充算法，只不過是將恒流充電改為了恒功率充電。充電過程中我們同樣關注幾個限制條件，一個是電池的最大溫度Tmax，電池的最高截止電壓Vmax，以及負極表面的Li濃度，一旦負極表面的Li濃度達到了飽和濃度，表明電池需要停止充電，如果在觸發上述的任何一個終止條件時，電池的SoC狀態高于我們的目標SoC狀態，則意味著此時的電池內極片的層數n是足夠的。

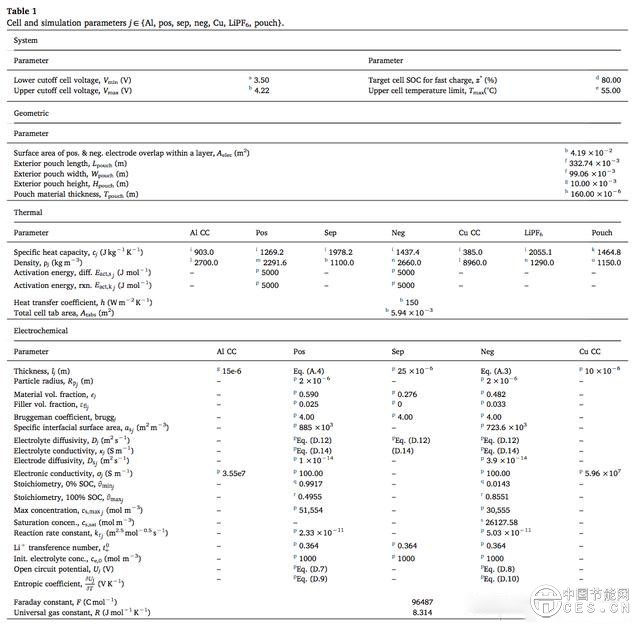

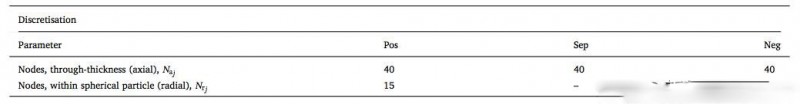

實驗中Ian D. Campbell采用了熱耦合單顆粒二維模型（P2D）對鋰離子電池在充放電過程中的行為進行了模擬，電壓是鋰離子電池一個重要的參數，在單顆粒二維模型中我們可以通過下式計算在時間t和位置x出的電壓，其中式2a和2b分別表示在集流體和隔膜處的電流邊界條件，模型中的參數如下表所示。

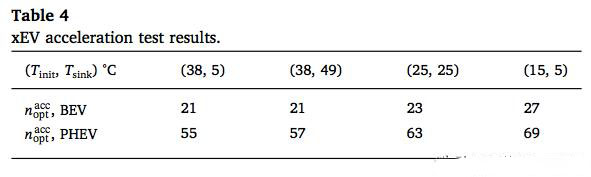

我們假設車輛在加速度為4.13m/s2的加速度下進行加速，我們采用上述模型分別模擬電池初始溫度在Tinit和熱管理系統冷卻劑的溫度為Tsink時為車輛提供上述加速度所需要的功率時電池內部最少極片數量n，從表中我們能夠主要到電池溫度高時提供同樣的功率所需要的極片數量n比較少，隨著電池溫度的降低所需要的極片數量會有所增加，因此在溫度允許的情況下更高的電池溫度有利于提高電池的倍率性能。同時對比電動車和插電式混合動力車，我們能夠看到插電式混合動力汽車由于電池容量相對較小（僅為BEV的1/3），因此在相同的加速情況下電池的輸出功率更大，因此也就造成PHEV電池需要更多的電極層數。

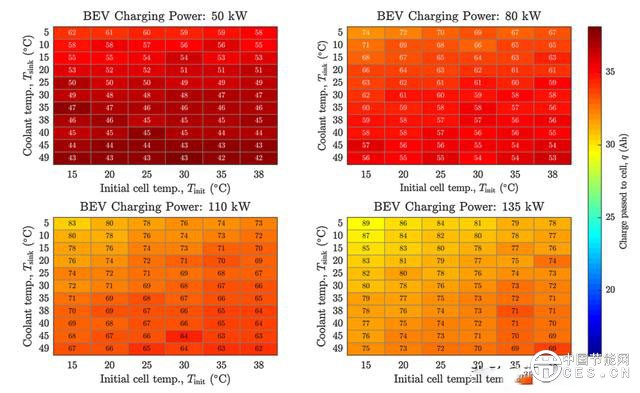

下面的矩陣圖顯示了作者通過模型模擬的在不同的電池初始溫度和熱管理系統冷卻劑溫度的情況下，滿足50、80、110和135kW功率的快速充電所需要的最小極片數量n。

從下圖的模擬結果來看，電池充電功率的升高和電池極片數量n的增加并不呈現線性關系。通過模型擬合我們還發現負極中的Li+擴散速度是制約鋰離子電池快充性能的最為關鍵的因素，提高Li+在負極中的固相擴散系數能夠在保證電池高能量密度的前提下滿足動力電池對快充的要求。這一點我們可以通過溫度對電池內最小極片數量n的影響可以看出，更低的電池初始溫度和冷卻劑溫度會導致鋰離子電池充電的動力學條件變差，從而引起電極的最小極片數量n出現顯著的增加，導致動力電池的能量密度降低。



混動汽車對于電池的功率放電性能和快充性能有著非常高的要求，同時我們又希望在滿足上述使用條件的情況下，能夠盡量提高電池的能量密度，以增加車輛的純電續航里程，同時滿足這兩個相互背離的條件是一項非常具有挑戰性的工作，Ian D. Campbell利用建模的方式分析了動力電池在滿足倍率放電和快充性能時所需要的最小極片數量，從而實現了在滿足苛刻使用條件的前提下電池能量密度最大化的要求，大大提升了動力電池的設計效率，減少了資源的浪費。

本文主要參考以下文獻，文章僅用于對相關科學作品的介紹和評論，以及課堂教學和科學研究，不得作為商業用途。如有任何版權問題，請隨時與我們聯系。

Optimising lithiu ion cell design for plug-in hybrid and battery electric vehicles, Journal of Energy Storage 22 (2019) 228–238, Ian D. Campbell, Krishnakumar Gopalakrishnan, Monica Marinescu, Marcello Torchio, Gregory J. O er , Davide Raimondo
