博格華納也在這股浪潮中完成了對內燃機、混合動力、電動車市場的全面部署。并在電動車領域獲得量產項目，取得實質性進展。目前博格華納已在電動車的減速器、電機、電控、電池?zé)峁芾砩献鋈娈a(chǎn)品部署，電氣化道路獨缺電池。

一、eDM電驅動模塊，兼具動力性和舒適性

博格華納在2015年收購了雷米電機后，專門為電動車研發了集成一體化的電驅動模塊eDM。該電驅動模塊由電子驅動變速橋eGearDrive和驅動電機eMotor組成。不僅能很好的滿足電動車的動力及舒適性需求，也帶來更緊湊，更輕和更高的性?xún)r(jià)比。

和傳統發動機最高五六千轉每分鐘的轉速相比，電機最高轉速可達10000rpm 左右，高轉速在實現動力性的同時，對減速器齒輪性能要求很高。博格華納eDM電驅模塊傳承了博格華納高精度的齒輪工藝，使用鋁壓鑄殼體，通過采用緊湊的輕量化設計，進一步簡化部件，有效將整車重量減輕至75kg。

與競品驅動模塊相比，減重15kg，長度縮短104mm，不僅能滿足當前新能源汽車輕量化及綠色節能的要求，其可擴展和緊湊型設計可幫助OEM實現車輛更高的傳動效率。

博格華納動力驅動系統技術專家表示，“eGearDrive電子驅動變速橋和HVH250電機整合而成的eDM電驅模塊在結構上非常緊湊，在最大扭矩、體積和效率方面表現優異，重量進一步減輕，給客戶的安裝、維護和運行帶來很大便利。”

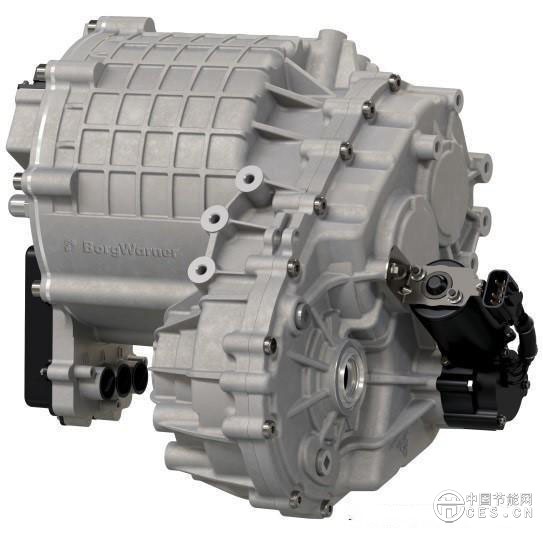

博格華納電驅動模塊（eDM）

從結構上看，eDM電驅模塊右側體積較大部分為電機（如上圖所示），左側經過固定傳動比齒輪后將動力傳遞到差速器，再由差速器分配到兩側車輪。模塊使用了高精度螺旋齒輪，齒輪采用斜齒設計，齒型改進后嚙合總重合度> 4，更低的齒隙使噪音有效降低。同時，通過表面拋光減少閃點溫度，進一步提升高速性能，實現齒輪部分傳遞效率>97%。







eDM電驅模塊高精度螺旋齒輪

eDM電驅模塊最終實現模塊傳遞扭矩最高可達315Nm，輪上持續扭矩和輪上峰值扭矩分別達到1450Nm和2500Nm，最高輸入轉速達12000r/min，實現系統傳動效率大于93%，以更高的穩定性、牽引力和低噪音性能，給電動汽車駕乘者帶來流暢、安靜的駕駛體驗。

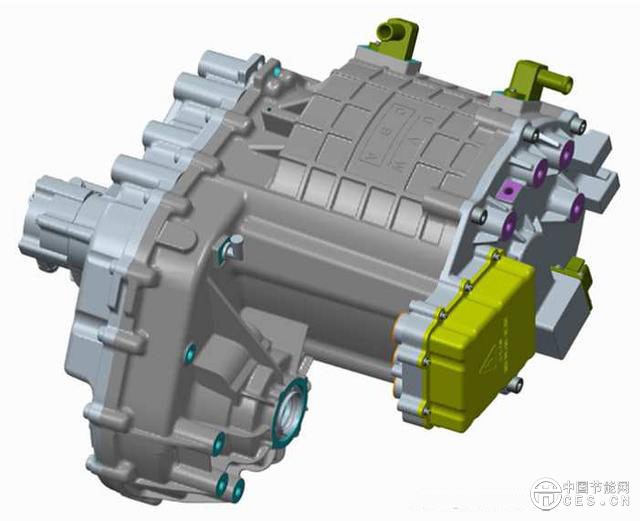

博格華納eDM模塊

二、eDM電驅模塊的電機為整車加速提供強勁動力

eDM電驅模塊的電機采用博格華納收購的雷米HVH250電機，該電機可應用于混合動力及純電動車型，具有效率高、體積小和輕量化的特點。

對于電機的結構設計，博格華納動力驅動系統技術專家表示，“通過采用斜極設計，扭矩波動小于5%，達到良好的降噪效果。”

HVH250電機采用永磁體轉子，使用先進的高壓發夾式矩形銅線定子繞組技術（HVH），電機功率密度，扭矩和功率密度均達到行業領先水平。由于導線排列整齊緊湊，表面積大，便于熱量的傳導，能有效進行冷卻。

可實現高效率和高持續功率。“電機本身在不同的結構中都可以應用，HVH250電機模塊化設計可根據應用需求做到不同的規格組合和性能。”

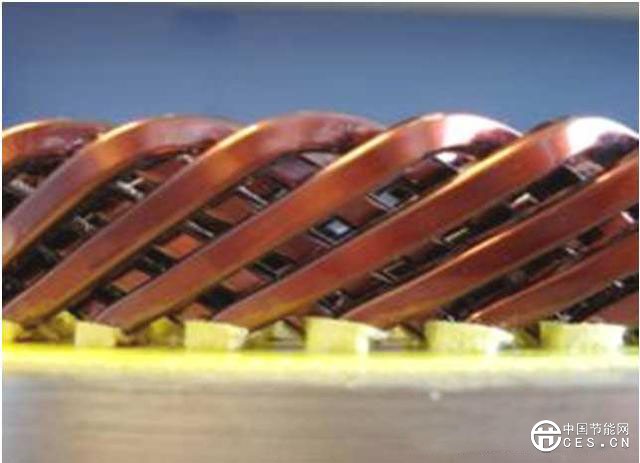

扁銅線定子繞組技術（HVH）可提升電機效率和性能并降低噪音

在車輛駕駛過程中，噪聲也是電動車一項重要性能指標，eDM噪聲的階次和發動機有所不同，為降低車內噪音，博格華納針對集成后的eDM 噪聲進行了優化。

博格華納動力驅動系統技術專家表示，“通過轉子斜極，齒輪輪廓優化，外殼剛度增強，eDM的電機噪音水平目前達到近場噪音為85分貝，駕駛室噪音35分貝的領先水平”

在電機冷卻方面，技術專家坦言，可采用油冷或水冷，根據應用要求通過CFD分析和試驗驗證，減低電機溫升，達到最佳的持續產品功率。“采用用油冷對定轉子和軸承冷卻是博格華納產品的高性能高耐久性的優勢特征，但國內采用定子水冷更普遍，這將限制電機的持續功率為油冷的2/3，以免發生轉子溫度超限產生退磁。”

應用于純電動汽車的電機需要有較大的功率、力距以及持續的功率。HVH250水冷電機持續功率達到60KW，峰值功率為140KW，為整車的加速性提供了良好的支持。

三、 iDM集成控制器的電驅動模塊孕育而生

iDM為博格華納的下一代電驅動產品。自2017年收購了Sevcon公司后，博格華納完成了電動車上減速器、電機、電控的三大關鍵技術件布局，并在不久的未來會推出三位一體集成化產品iDM。iDM會讓整個系統更為緊湊，不僅易于安裝，還能有效提高使用效率，實現輕量化設計，符合新能源汽車的輕量化、綠色節能設計趨勢。

四、 eGearDrive電子驅動變速橋以高效傳動延長行駛里程

博格華納早在2008年左右就與特斯拉一起研發出了應用于電動車的eGearDrive 31-01減速增扭的電子驅動變速橋。Tesla Roadster

Sport 版從靜止加速到 96km/h 只需要 3.7s 時間，傳動系統的高效率功不可沒，31-01型eGearDrive現已被Tesla收購。

2011年，博格華納為福特汽車的首款量產純電動車TransitConnect配套了31-03型eGearDrive。福特汽車的這款純電動汽車是基于“北美2010年度卡車”的全球版TransitConnect開發的，旨在配備城市物流車隊，最高時速121km/h，充滿電后可行駛129km。這款產品同時還應用在CODA純電動汽車上，它可以實現峰值300Nm的扭矩傳遞，14000r/min的高輸入轉速。

由于采用了無油泵的飛濺式潤滑方式，結構簡單，總成質量?jī)H為32.5 kg。31-03型eGearDrive可以完全勝任前驅的A級和B級電動汽車傳動系統，同時配備寬泛的減速比可供選擇，減速齒輪的重合度大于4，具有較高的承載量和運行效率。

為了方便實現和電機的機械接口布置，31-03型eGearDrive使用了獨特的法蘭式連接器連接到電機殼體上，并可以通過調整安裝布置角度以滿足不同車型的需求。

除了應用于電動轎車的單速比31-XX系列產品之外，博格華納還研發了可縱置布置的應用于商用車的32-XX系列產品以及具有3個擋位應用于電動客車的34-XX系列產品。eGearDrive將博格華納專利技術和100多年的動力系統經驗融于一體，由于其優異表現，eGearDrive獲得2010年度美國《汽車新聞》PACE大獎。

五、從技術研發到量產項目，電驅業務取得實質性進展

據了解，博格華納目前大約有15個eGearDrive電子驅動橋項目在進行，其中已經有5家客戶的產品實現了量產，其余幾家預計也將在今年實現量產；eDM電驅動模塊方面，博格華納目前已經有7家客戶（包括3家傳統車企、4家新造車企業），其中有一家將在今年成功量產，與此同時，還有很多項目正在進行中；相對來說，iDM電驅模塊方案的量產時間較晚。目前，這一產品仍然在開發過程之中，而根據目前的開發進度，預計在2020可以實現量產。

六、兩大工廠準備就緒，全面支持電驅業務增長

博格華納目前設有兩大生產基地用來滿足新能源汽車驅動業務的增長需求，其中北京基地以純電動為主如eDM、iDM，武漢基地以混動為主，并會生產各類型電機。

博格華納表示，我們的產品具備了，廠房在內生產設施以及其它相關條件都準備好了，因此我們完全可以按照客戶的需求以及計劃量產的時間準時投產，為新能源汽車市場助威。
