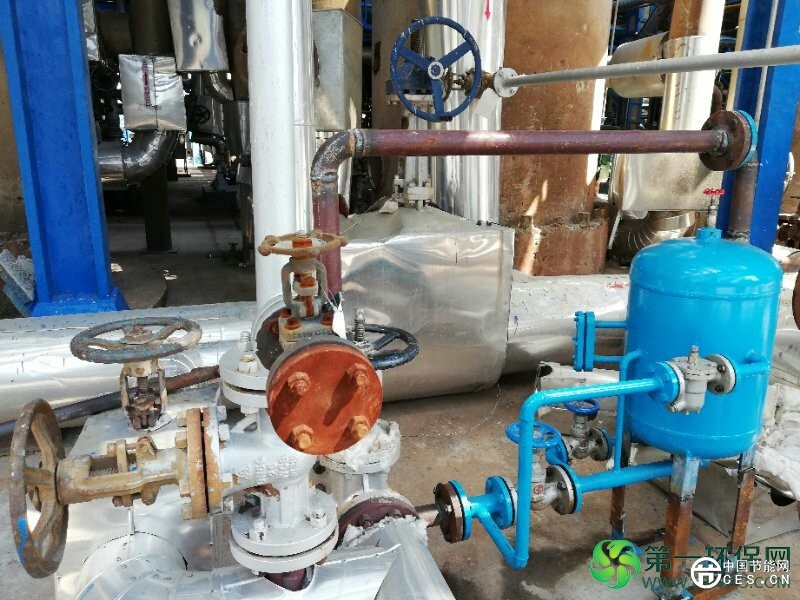

7月2日，齊魯石化橡膠廠丁二烯車間安裝了億通達自主研發的新型節能疏水閥——“YTD固定流道式疏水閥”。
以下原文摘錄齊魯石化7月23日給出的《使用報告》——
H211疏水器更換后工藝變化
一、投用情況
乙腈裝置2018年7月2日14:00切出H211原疏水器，投用新更換的YTD固定流道式疏水器，投用過程比較順利，未出現波動。按照投用說明書調整后，疏水器液位調整基本穩定，截至至7月23日，經過一段時間的運行和調整后，使用正常。
二、工藝變化
1）投用前，H211原換熱器的正常蒸汽使用量在4.7—5.3t/h，投用后，T206塔釜溫度控制不變，蒸汽消耗量也在4.7—5.3t/h，調整范圍較大，未能明顯看出節能效果。
2）投用后，R229a罐溫度變化較大，R229a罐為裝置的高溫凝水罐，各再沸器的高溫凝水直接進R229a后，經過補加蒸汽控制溫度在112℃左右，再作為后三塔的熱源使用。H211使用蒸汽約5.2t/h左右，占凝水量的30%左右，新疏水器投用后，R229a罐在蒸汽加入量和其它蒸汽量沒有調整的前提下，迅速降低，出現波動，加大蒸汽量后逐漸恢復正常。

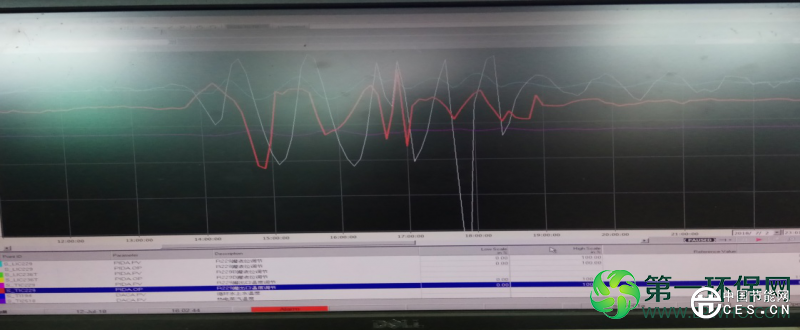

如上圖:（紅色曲線為R229a罐的溫度變化曲線，投用前后有明顯變化）
通過該現象判斷H211更換疏水器后，凝水中不再夾帶蒸汽，導致返罐凝水的熱量降低，出現R229a罐溫度下降的情況，因此判斷新疏水器的效果較之前有明顯改善。
四、能耗變化
因6月11日至6月17日裝置處于檢修階段，能耗分析不具有可比性，開車后6月末裝置負荷提至15.8 t/h，7月份裝置負荷基本穩定在15.5t/h，分時間段對裝置能耗分析如下：
|
日期 |
6.1-6.10 |
7.2-7.11 |
7.11-7.20 |
|
丁二烯t |
1759 |
1574 |
1583 |
|
蒸汽t |
4554 |
3844 |
3807 |
|
能耗kgEO |
196.76 |
185.60 |
182.77 |
|
原料濃度% |
45.00 |
46.90 |
47.89 |
由表中可知，裝置的蒸汽單耗呈下降趨勢，但是蒸汽單耗的影響因素較多，其中原料中的丁二烯濃度和蒸汽溫度等都對裝置能耗影響較大，因此并不能判斷投用新疏水器后裝置節能效果明顯，還需要再做進一步的觀察。
五、結論
投用新型疏水器后，從投用過程凝液系統的工藝變化判斷，新型疏水器在水汽分離上有明顯效果，凝水中夾帶的蒸汽量有所降低，且新型疏水器滿足工藝需要，運行平穩。
丁二烯車間
二零一八年七月二十三日
