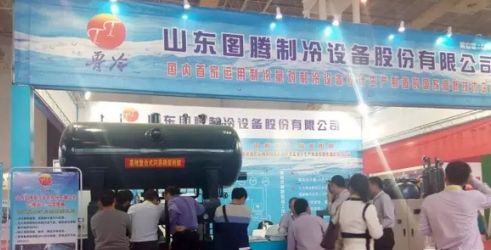

在剛剛結束的2016年第十七屆冷博會上，記者了解到，山東萊蕪圖騰帶來了潛心研究多年的新產品-------高效復合式閃蒸桶泵機組，這款機組可以使制冷系統節能30%-50%，這次在節能技術上的突破，可以堪稱為“制冷界的一次技術革命”繼而在博覽會上引起了強烈的轟動，收到許多制冷同仁的認可。

萊蕪市圖騰制冷設備有限公司是氨氟用壓力容器、蒸發式冷凝器、殼管式冷凝器、并聯機組、桶泵機組等產品專業生產加工的公司，擁有完整、科學的質量管理體系。在這次冷博會上不僅以新品贏得了眾多制冷同仁的支持，還在現場促成了多項合作，圖騰負責人稱冷博會觀眾專業性強，規模較大，來客量多，有一個上檔次，有價值的制冷展會。

然而這項高效節能機組的秘訣到底在哪里呢?　那它究竟有什么絕招呢，怎樣的原理才能使它具備這樣強大功能呢?記者向圖騰技術人員了解到：

在制冷系統中采用桶泵機組供液能夠很好的解決了長距離供液的問題，能夠有效減少高壓阻力提高制冷效率;供液也比較均勻降溫速度較快;從蒸發器回來的制冷劑氣液體，在桶內分離，避免壓縮機濕沖程;壓縮機吸氣過熱度小，降低了壓縮機的排氣溫度;環保節能、降低消耗、干耗少、節約能源。在大型冷庫當中得到了很好的應用，具有很高的可靠性，但與此同時也暴露出很多問題等待解決，比如說制冷循環過程中的閃蒸氣體、回油等問題。

閃發汽體是在制冷劑循環經過節流裝置時產生的，隨著節流后的蒸發溫度的下降，所產生的閃發汽體在混合汽液狀態的流動中所占的比例會越來越大。這種閃發汽體是無法吸收來自蒸發器的熱量(焓值太高)，如果太多的這些閃發汽體進入到給蒸發器供液的氣液分離器或低壓循環桶(以后把低壓循環桶、氣液分離器、中間冷卻器/閃蒸桶在原理分析中統稱為分離容器)，這些汽體會占用了分離容器的分離空間，使容器的分離能力快速下降;或者直接進入蒸發器(如直接膨脹制冷系統)，會占用了蒸發器的部分蒸發空間，降低有效的蒸發面積，使蒸發器的傳熱效率下降。因此在制冷系統蒸發溫度比較低的情況下，原來采用的單級制冷循環需要有進一步的改進，這除了在壓縮機的壓縮比大，排氣溫度高使壓縮機的效率下降以外，從制冷工藝的方面考慮，閃發汽體的去除是考慮的另一因素。因此減少閃發汽體進入蒸發器或分離容器，是提高制冷循環的能效比(COP)的有效途徑。

在冷鏈物流冷庫的制冷系統中，通常采用螺桿式機組里可以看到帶有經濟器的系統，這種使用經濟器的制冷循環也就是去除閃發汽體的途徑，去除閃發汽體的制冷循環主要方法有. 二次節流供液;使用復合式閃蒸桶泵機組能夠?qū)崿F(xiàn)二次節流。

例如：在冷凝溫度35℃氨的飽和液體，在蒸發溫度-30℃節流后，液體和汽體各占的比例是多少?

通過壓焓圖我們可以知道制冷劑節流溫度越低，所產生的閃發汽體所占的比例就越大。因此減少閃發汽體在低溫分離容器或蒸發器的比例是提高設備的能效比的最好方式。

高效復合式桶泵機組的原理

部分節流制冷劑需要合適的設備然后去除閃發氣體，從冷凝器或高壓貯液器出來的液體制冷劑通過液位控制閥第一次節流后進入閃蒸罐，從閃蒸罐分離后的液體再次進入到低壓循環桶的節流閥進行二次節流;增設去除閃發汽體壓縮機，去除閃發氣體壓縮機從分離容器吸入閃發氣體壓縮后加入到主壓縮機的排出汽體到冷凝器冷凝。能夠很好的去除閃發性氣體。

高效復合式桶泵機組的優點

一 它可以過冷供液溫度，從而能夠提高制冷量不再需要專門的設備對液體進行過冷，經過我們的實驗，同等條件下，制冷量可以提高30%左右。

二 它可以大大去除系統中的閃發氣體，提高制冷系統工作效率20%。去除閃蒸氣體節能幅度取決于制冷劑熱力性能和來自冷凝器的制冷劑的溫度到蒸發器后下降的幅度。

三 可以減少系統管路、配件，降低安裝成本。特別是在低溫的工況下系統采用雙級壓縮時，二次節流供液，從冷凝器出來的制冷劑在中間冷卻器前的膨脹閥第一次節流后進入中間冷卻器，所產生的閃發氣體由高壓級壓縮機從中間冷卻器中抽走;在中間冷卻器內的完全飽和液體再進入的蒸發器前的膨脹閥進行二次節流，最后進入蒸發器制冷蒸發。這種系統比前面的不完全冷卻方式的優點是制冷劑液體進入蒸發器前是完全飽和液體，溫度也更低，因此制冷效率與其他形式比較也是最好的。

四 該系統項目初次投資降低40%，運行節能25%。對低溫工況下采用雙擊壓縮，在蒸發壓力沒有到達需要的雙級制冷運行壓力時，直接采用高壓級壓縮機運行使系統壓力降低，以到達節能的目的。為了使高壓級壓縮機充分發揮在速凍開始時的作用，在蒸發器的回氣管上連接一根帶有單向閥的管道連接到高壓級壓縮機的回氣管上，在蒸發溫度沒有達到設定的中間溫度時，系統中的低壓級壓縮機沒有啟動，而是由高壓級壓縮機直接抽蒸發器的蒸發氣體，當蒸發溫度下降到設定的中間溫度，低壓級壓縮機也啟動，由于單向閥的作用，而這時蒸發器的蒸發壓力已經低于中間冷卻器的蒸發壓力，因此這時的高壓級壓縮機只能抽取中間冷卻器的氣體，這樣系統就進入正常的雙級制冷運行了。這種方法是單機雙級壓縮機無法做到的事情，同時也到達了節能的目的。

五 能很好的解決回油問題。對于大中型的氟利昂制冷系統，采用滿液式供液的帶油問題，從貯液器供液到集中的閃發式經濟器或開放式中間冷卻器，由于油是在這些容器的液面上面，因此二次節流供液到低壓分離容器的油就基本上沒有了。從而解決了氟利昂在低溫容器油的分離困難問題，也提高了蒸發器的效率。
