本文重點介紹了鞍鋼焦?fàn)t煙氣的控制情況。2012年國家制定新的煉焦化學工業污染物排放標準。隨著新標準的制定，焦?fàn)t煙氣的氮氧化物與二氧化硫排放指標更加嚴格。鞍鋼通過淘汰拆除陳舊焦?fàn)t，對新焦?fàn)t采用更嚴格的作業標準，控制工藝參數以降低氮氧化物的排放，以達到國家新標準要求。

1前言

焦?fàn)t是冶金企業中造成大氣污染最嚴重的設備之一。焦?fàn)t排放的污染物成分復雜，含有一氧化碳、二氧化碳、硫化氫、氰化氫、氮氧化物、二氧化硫、殘氨、酚以及煤塵、焦油等。本文涉及的污染物主要是氮氧化物以及二氧化硫。

2012年國家制定的《煉焦化學工業污染物排放標準》首次將焦?fàn)t煙囪排放的氮氧化物列為我國焦化企業大氣污染物排放的控制指標，2015年1月1日起所有企業焦?fàn)t煙囪排放二氧化硫小于50mg/m3，氮氧化物小于500mg/m3(機焦)，顆粒物小于50mg/m3。

日本和德國早在20世紀70年代和80年代即已分別制定出類似的標準。國內煉焦工業的污染物排放標準對新建的焦?fàn)t并不是難以達到的，但是對運行了十幾年或者二十年，壽命已經達到中后期的焦?fàn)t將是嚴峻的考驗。目前我國大多數焦?fàn)t，特別是用焦?fàn)t煤氣加熱的焦?fàn)t，煙囪排放的NOx一般高于500mg/m3。

2鞍鋼焦?fàn)t現狀

鞍鋼廠區內共有16座焦?fàn)t，其中東區有新一煉焦2×6m焦?fàn)t、二煉焦2×6m焦?fàn)t、三煉焦4×4.3m焦?fàn)t、新四煉焦2×6m焦?fàn)t、五煉焦2×5m焦?fàn)t、新六煉焦2×6m焦?fàn)t，西區煉焦2×7m焦?fàn)t。鞍鋼5m以下焦?fàn)t是上世紀80年代建設的，其設計工藝落后且爐齡較長，排放無法滿足國家新標準要求，因此2014年9月鞍鋼將四座4m、兩座5m焦?fàn)t拆除。

3焦?fàn)t煙氣氮氧化物形成機理

燃燒過程中氮氧化物形成機理可分為三種:由大氣中氮生成，只在高溫下形成的溫度熱力型NOx;低溫火焰中含碳自由基形成的瞬時型NOx;燃料中固定氮生成的NOx為燃料型NOx。一般焦?fàn)t主要是利用焦?fàn)t煤氣、高爐煤氣或者二者的混合煤氣做為熱源對煤炭進行干餾。如果單獨采用焦?fàn)t煤氣加熱，其優點是焦?fàn)t煤氣可燃成分濃度大，燃燒速度快，火焰短而亮，燃燒時火焰局部溫度高，提供一定的熱量需要的煤氣量少，加熱系統阻力小，煉焦耗熱量低;缺點是根據燃燒過程中氮氧化物的形成機理來看，產生的熱力型氮氧化物較高爐煤氣多，同時由于焦?fàn)t煤氣中的含有未處理干凈的焦油、茶，除了易堵塞管道外，還會對燃料型NOx生成有一定貢獻。這也是僅采用焦?fàn)t煤氣做熱源的焦?fàn)t所生成的氮氧化物一般都高于500mg/m3的原因。

高爐煤氣不可燃成分約占70%，故熱值低，其優點是提供一定的熱量所需煤氣多，燃燒速度慢，火焰長，高向加熱均勻性好。若單獨采用高爐煤氣，則基本不產生燃料型氮氧化物，因此在相同條件下，采用高爐煤氣加熱比用焦?fàn)t煤氣加熱所產生的氮氧化物要少;缺點是高爐煤氣不預熱時理論燃燒溫度低，因此必須經蓄熱室預熱至1000℃上，才能滿足燃燒室溫度要求，廢氣量較多，耗熱量高，加熱系統阻力大。為了高爐煤氣的加熱順利，鋼鐵企業最常見的做法是采用焦?fàn)t煤氣與高爐煤氣的混合煤氣，其中焦?fàn)t煤氣含量占2%-5%。

資料表明，焦?fàn)t加熱立火道溫度在1300-1350℃溫差±10℃，則NOx生成量在±30mg/m3波動。燃燒溫度對溫度熱力型NOx生成有決定性的作用，當燃燒溫度高于1600℃，NOx量按指數規律迅速增加。由此可見，焦?fàn)t煙氣中的氮氧化物主要是溫度熱力型。

4焦?fàn)t煙氣氮氧化物控制

任何燃燒廢氣的NOx排放控制技術都分為兩類。第一類是在燃燒過程中抑制NOx生成的技術，第二類是燃燒后終端治理。終端治理目前最常用的方法是采用SCR脫硝法，對焦?fàn)t煙氣進行末端處理的主要問題在于成本高昂，企業難以承受。對于使用純焦?fàn)t煤氣做熱源的煉焦企業有一定的運行空間，原因在于單獨采用過程中控制氮氧化物技術無法達到標準排放要求。

SCR脫硝法目前最成熟的工藝主要應用在電廠煙氣脫硝。由于電廠煙氣溫度較高(大于1300℃，市場上開發的催化劑活性區間一般也在300℃上，比焦?fàn)t煙囪排放煙氣溫度要高，如果焦?fàn)t煙氣要采用SCR脫硝，必須要有小于250℃有活性的催化劑。

對于使用高爐煤氣或混合煤氣做熱源的煉焦企業，通過采用合理的過程控制氮氧化物技術，排放基本能達到國家標準，而不需要采用終端治理技術。合理確定火道溫度，控制實際燃燒溫度，往燃燒空氣內摻人廢氣，廢氣循環、分段燃燒以及將它們相結合的復合技術等都是能降低燃燒廢氣中NOx含量的有效措施。

4.1廢氣循環

煙氣循環是目前使用較多的低NOx燃燒技術。在空氣預熱器前抽取一部分低溫?zé)煔庵苯铀腿霠t膛，或者滲入一次風或二次風中。因煙氣的吸熱和對氧氣的稀釋作用會降低燃燒速度和爐內溫度，故抑制了熱力型NOx的生成。立火道采用廢氣循環可以降低煤氣中可燃成分和空氣中氧的濃度，并增加氣流速度，從而拉長火焰，有利于焦餅上下加熱均勻，改善焦炭質量，縮短結焦時間，增加產量并降低耗熱量。煙氣循環法特別適用于含氮量低的燃料。經驗表明，煙氣再循環量一般控制在10%-20%，若超過30%，則會降低燃燒效率，降氮效果最高達25%。

4.2分段加熱

分段加熱一般是只用空氣分段，或空氣和貧煤氣分段供給加熱。采用分段加熱一般都是7m以上的焦?fàn)t，由于焦?fàn)t較大，分段加熱可以使焦?fàn)t受熱更均勻，鞍鋼西區的7m焦?fàn)t也采用了分段加熱技術。

廢氣循環與分段加熱技術是在設計焦?fàn)t時就已經設計完成。對于已經運行多年的焦?fàn)t，爐體結構、加熱方式等條件已固定不能更改。目前運行的焦?fàn)t大多有廢氣循環的功能，而分段加熱技術一般在7m以上大型焦?fàn)t才有應用，中小型焦?fàn)t基本沒有。而通過控制實際燃燒溫度減少溫度熱力型NOx，對于無論何種類型的焦?fàn)t都有實際操作的可能性。

4.3控制實際燃燒溫度

焦?fàn)t使用高爐煤氣或混合煤氣加熱，燃燒過程中所生成的主要是溫度熱力型NOx。當空氣過剩系數α=1.1，空氣預熱到1100℃高爐煤氣理論燃燒溫度為2150℃實際燃燒溫度比測定的火道溫度相差200℃右，燃燒溫度稍有衰減，實際燃燒溫度介于理論燃燒溫度和測定火道溫度之間，這就為NOx的生成提供了適宜的高溫環境。

1)降低火道溫度。燃燒室火道區域的高溫環境是產生溫度熱力型NOx的直接原因。在保證焦炭質量的前提下，可適當降低火道標準溫度。

2)降低空氣過剩系數。煤氣燃燒所需的空氣量減少，燃燒過程氧含量也降低，使煤氣在較小的空氣過剩系數下燃燒，可達到減輕NOx生成的目的。試驗表明，當立火道的空氣過剩系數由1.4降到1.25時，立火道上下溫差縮小了15℃右，相當于降低了立火道中的燃燒溫度。

3)優化焦?fàn)t熱工制度。調整焦?fàn)t的直行和橫排溫度均勻性，避免出現高溫火道和系統性溫度偏差現象，NOx也就失去了生成的條件。

4)改變焦?fàn)t煤氣組分。燃料中的含氮化合物有20%-80%轉化為NOx?？刂茖?fàn)t煤氣的摻混比例，既降低了煤氣的燃燒溫度，又抑制了NOx的生成。

5焦?fàn)t煙氣SO2控制

焦?fàn)t煙氣中SO2來源主要是三個方面，一是焦?fàn)t加熱用煤氣中H2S燃燒所生成的SO2;二是焦?fàn)t加熱用煤氣有機硫燃燒所生成的SO2;三是因焦?fàn)t爐體串漏導致荒煤氣進入燃燒系統，其中所含的全硫化物燃燒所生成的SO2。

SO2的排放量取決于加熱煤氣的種類。當用高爐煤氣加熱時，因高爐煤氣含硫量低，所以廢氣中SO2含量不高。如果用焦?fàn)t煤氣加熱，雖然焦?fàn)t煤氣有脫硫工藝，但是還是有一定含量的H2S未凈化干凈以及焦?fàn)t煤氣中存在有機硫，最后變成SO2通過煙囪排放。有資料顯示，焦?fàn)t煤氣在脫硫以后，H2S的含量在焦?fàn)t煤氣中仍可達到20-800mg/m3。焦?fàn)t荒煤氣中有機硫總質量濃度為500-900mg/m3，其中含硫質量濃度300-600mg/m3。在焦?fàn)t煤氣凈化過程中，幾乎所有工序均具脫除有機硫化物的作用，只是工藝過程條件越適合有機硫化物的脫除，其脫除率也越高。焦?fàn)t爐體竄漏導致的荒煤氣中硫化物從炭化室經爐墻縫隙竄漏至燃燒室，并燃燒生成SO2，從而導致焦?fàn)t煙囪廢氣中SO2濃度升高?；拿簹夂蚧锟傎|(zhì)量濃度一般為6500-10000mg/m3，是凈化后煤氣的15-25倍。使用混合煤氣，由于焦?fàn)t煤氣比例較低，此時SO2的主要來源是爐體串漏的荒煤氣帶來的，特別是運行壽命到達中后期的焦?fàn)t，爐體串漏處較多，會導致煙氣中SO2的含量較高，所以加強對焦?fàn)t的日常維護減少爐體串漏是減少SO2排放的主要措施。此外，雖然僅有少量荒煤氣竄漏，也會對焦?fàn)t煙囪廢氣SO2排放濃度達標構成嚴重影響。

6鞍鋼焦?fàn)t煙氣污染物排放情況

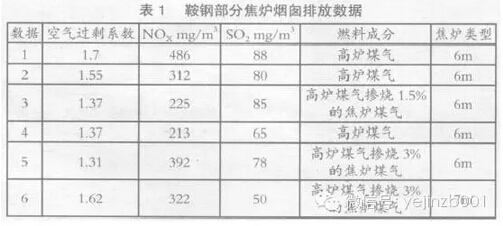

表1是鞍鋼六座焦?fàn)t的機側或者焦側空氣過剩系數與排放的部分污染物數據。由數據1、2可以看出，在燃料成分一樣的前提下，空氣過剩系數高的焦?fàn)t，煙氣所產生的NOx就較高;由數據3、4、5可以看出，空氣過剩系數相同或者相近，燃料成分中含焦?fàn)t煤氣多的產生NOx濃度較高。6m焦?fàn)t采用了廢氣循環技術，7m焦?fàn)t采用了廢氣循環與分段加熱技術相結合。由數據5、6可以看出，使用燃料成分相同，即使7m焦?fàn)t的空氣過剩系數較高，但是產生的NOx也是較低的，主要原因在于7m焦?fàn)t采用了廢氣循環與分段加熱技術相結合，降低了NOx的產生。7m焦?fàn)t爐齡較短，基本沒有爐墻串漏的情況，所以即使使用了高爐煤氣摻燒3%的焦?fàn)t煤氣，SO2排放也達到國家標準。而6m焦?fàn)t爐齡較長，有的焦?fàn)t已經使用超過10年，爐墻串漏較多，即使使用高爐煤氣做加熱燃料，SO2的排放也超出國家最新標準。由此可見，爐墻串漏對SO2排放指標影響較大。

7結語

對于使用高爐煤氣或者混合煤氣加熱的焦?fàn)t，在不采用終端治理的情況下，通過積極控制焦?fàn)t立火道溫度、控制空氣過剩系數，降低焦?fàn)t煙氣中NOx排放，使焦?fàn)t煙氣的排放達到新標準要求;同時加強對焦?fàn)t的日常維護管理，減少爐體串漏，能最大限度的減少SOx的排放。
