城市黑臭水體MBR治理樣板

牛首山河位于南京市江寧區，系外秦淮河支流，西起洋山、東至外秦淮河干河，屬太湖流域。河道由人工納污渠(沿隱龍路及沿康平街)、硬化岸堤河道段、自然岸堤河道段等組成，全長約8公里，流域面積約46.4平方公里。沿河設有何魏泵站、長山泵站、江南青年城處理站、水閣路橋等污水提升或處理設施。

隨著城市化的不斷推進，牛首山河逐漸由最初的灌溉河流演變?yōu)槌鞘袃?nèi)河，受納沿河兩岸大量的居民生活污水以及企業工業廢水，水質持續惡化。部分河段河道壅塞，水質渾濁，有臭味，富營養化嚴重。根據江寧區環境質量監測數據，部分控制斷面多個水質控制指標均未達到地表水環境質量(GB3838-2002)Ⅳ類水標準，其中BOD5超標2.8倍，NH3-N超標3.8倍，TP超標2倍，亟待系統治理。

治理措施

1. 底泥清淤

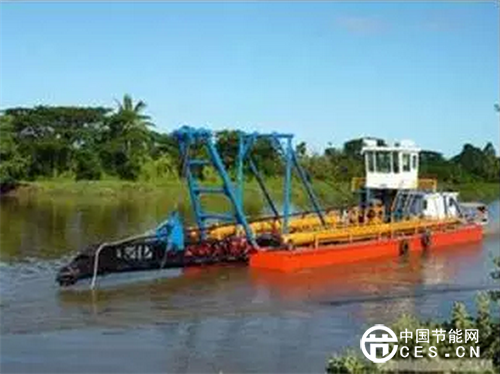

底泥是河道中污染物的“匯”與“源”，所以底泥清淤是被廣泛應用的一種黑臭河道治理技術。常用的底泥清淤主要有干床清挖、船載抓斗清挖和水力沖挖等方式等。本項目清淤工程施工時水下方采用絞吸式挖泥船清淤為主，項目清淤工程量約為35.85萬m3，清淤余水量為29.76萬m3。采用物理+化學組合方法處理清淤余水，即前期充分利用集泥池的沉淀?xiàng)l件以及大顆粒底泥易自沉的特點進行自然沉降，后期當物理方法不能滿足要求時，投加化學混凝劑進行加藥沉降，避免清淤余水對受納河道造成負面影響。清淤土方則均采用淤泥運輸車運至江寧區吉山鐵礦渣土場，固結處理后坐圍制磚原料。

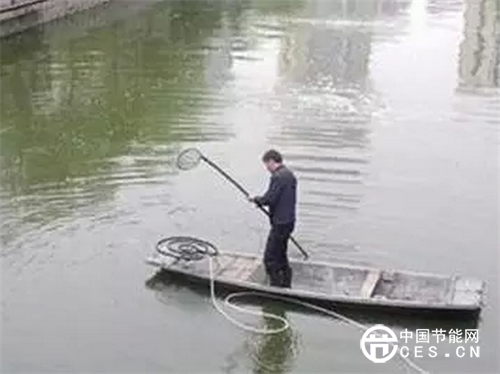

2. 人工充氧

水體供氧和耗氧失衡是引起水體發生黑臭的主要原因之一。曝氣復氧被認為是治理河道污染的一種有效措施，可以提高水體中的溶解氧含量，強化水體的自凈功能，促進水體生態系統的恢復

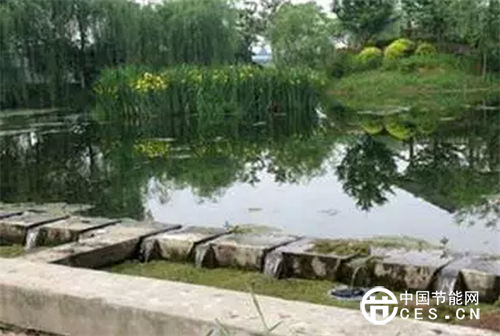

3. 人工濕地

本項目采用表面流人工濕地-黃鐵礦人工濕地-石灰石人工濕地。黃鐵礦( FeS2) 是自然界資源很豐富的一種硫化物礦物，由于其表面活性、晶體結構等物理特性，使其對重金屬和一些陰離子有較好的吸附效果，可以促進含氮水體的反硝化。但由于黃鐵礦易氧化產酸，不適于單獨作為人工濕地填料，所以選擇黃鐵礦和石灰石混合填料.

4. 膜生物反應器污水處理裝置

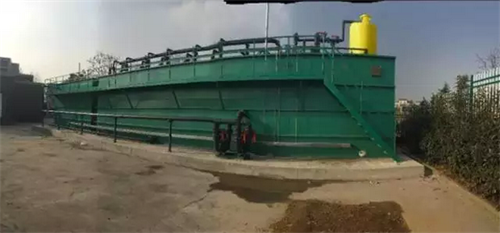

牛首山河黑臭河道治理瑞潔特一體化膜生物反應器裝備

4.1 水質水量情況：

系統設計日處理水量1000 m3。設計進水及出水排放主要指標如表所示。COD、NH3-N、TN、SS、濁度、pH值等為污染排放主要控制指標，執行《城鎮污水處理廠污染物排放標準》(GB 18918-2002)一級A標準。

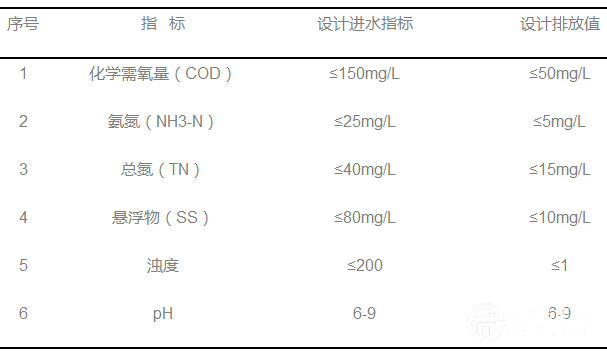

設計進水與出水指標

4.2 廢水處理工藝流程：

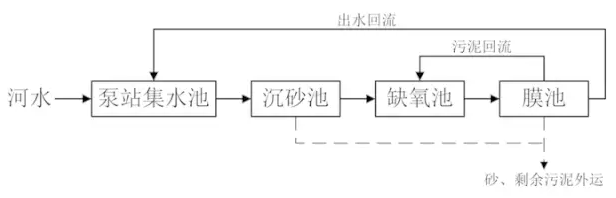

工藝流程圖

工藝流程如圖所示。河道污水進入泵站集水池內調節水質、水量，防止因水質、水量的大幅度波動造成整個污水處理系統的不穩定運行。

污水然后經浮筒潛水泵提升至沉砂池，浮筒潛水泵的過濾網可以去除樹枝樹葉等雜物，沉砂池可以去絕大部分泥沙等大顆粒無機雜質。

污水經沉砂池自流至一體化膜生物反應器(MBR)處理裝置缺氧段，并在反硝化細菌的作用下將硝酸鹽還原，釋放出分子氮(N2) 或一氧化二氮(N2O) 從而實現脫氮的目的。缺氧段設有潛水?dāng)嚢铏C(jī)，在防止污泥沉積的同時也有利于污水與污泥的充分接觸。

污水經缺氧處理后進入MBR膜池。膜池膜組件下方設有曝氣管道，通過鼓風曝氣提供了好氧細菌所需的高濃度溶解氧，同時沖刷了膜表面，減輕了膜污染，保證了膜通量的穩定性。膜池污泥經污泥回流管道回流，進入缺氧池。膜組件出水由自吸泵抽出，出水回流至泵站集水池。

4.3廢水處理工程構筑物

(1)沉砂池

本項目設有沉砂池1座，設計尺寸為L(zhǎng)*B*H=5.2 m*1.0 m*1.0 m，碳鋼防腐結構，設計有效水深0.25m，設有兩個沉砂斗，沉砂斗總?cè)莘e0.8 m3。

(2)缺氧池

本項目設有缺氧池1座，設計尺寸為L(zhǎng)*B*H=10.2m*2.8m*3.2m，碳鋼防腐結構，設計有效水深2.8m，HRT=2h，總氮負荷0.15Kg/(Kg MLSS˙d)，混合液回流比400%。

(3)膜池

本項目設有膜池1座，設計尺寸為L(zhǎng)*B*H=13.2m*2.8m*3.2m，碳鋼防腐結構，有效水深2.9m，HRT=6h，MLSS=8000 mg/，容積負荷Fv=1.5 COD/(m3˙d)，膜通量0.38 m3/(m2˙d)，膜組件為11組RGE150-160。

(4)設備間

本項目設有設備間1座，設計尺寸L*B*H=4.3m*2.8m*3.2m。

治理效果

經過牛首山河環境綜合整治，牛首山河水質日益改善。而今的牛首山河草長鶯飛，春意盎然，已成為牛首山文化旅游區詩意的綢帶，成為“牛首勝景”靈動的詮釋，不負“春牛首，秋棲霞”的金陵盛景的贊譽。
