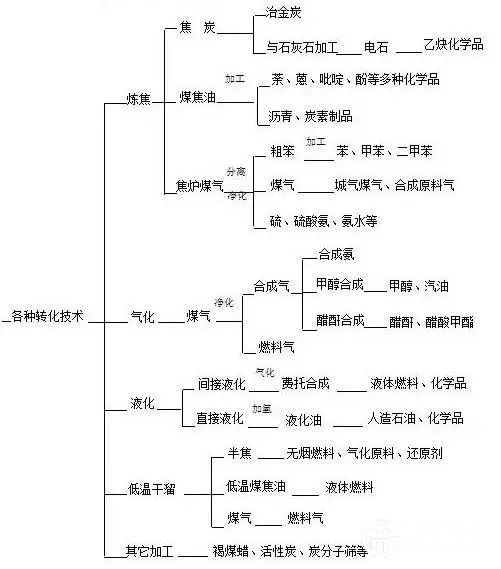

導讀：煤化工下游產品廣闊，工藝路線種類繁多，現介紹五種工業應用廣泛、技術性強、前景較為看好的主流工藝路線及其企業應用情況。分別為：1.煤制合成氨制尿素、2.煤制甲醇制烯烴、3.煤制天然氣、4.煤制合成油、5.煤制乙二醇。后續文章中，小7會為大家具體對比每種技術的優劣及相關設備介紹。

五大主流工藝路線

煤制合成氨制尿素

工藝簡介

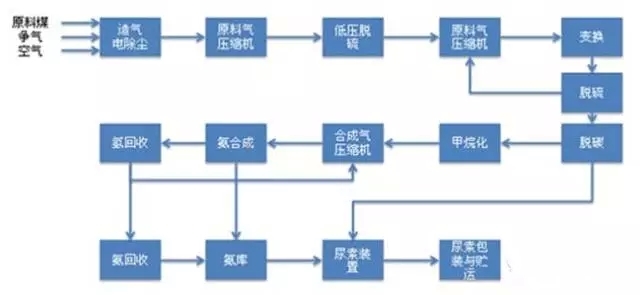

煤制化肥工藝流程由備煤、氣化、變換、低溫醇洗、合成氣壓縮、氨合成、二氧化碳?xì)怏w、尿素合成、尿素結晶造粒幾個部分組成。原料煤經過粉碎或水磨處理后送入氣化爐，(目前主要有魯奇固定床氣化爐、德士古水煤漿氣化爐、shell分煤氣化爐)制成合成氣后，采用濕法脫硫工藝回收硫磺，將工藝氣體補入氮?dú)?，使工藝氣體氮?dú)浔壤秊?，在鐵作催化劑下，合成氨氣。氨氣液化后液相加氣相物料總NH3/CO2(摩爾比)約為2.9，溫度為165℃~170℃送入尿素合成塔，尿素進行精餾蒸發后制得商品尿素。

工業應用

目前我國氮肥產能在7000萬噸-8000萬噸之間，其中大部分采用煤制合成氣為原料，采取這種工藝路線的企業有上百家，現在為大家介紹幾個具有代表性的合成氣制化肥項目。

1、中煤內蒙古鄂爾多斯圖克化肥項目

中煤集團在內蒙古鄂爾多斯市圖克工業園建設世界最大氮肥項目，設計年產200萬噸合成氨、350萬噸尿素，同時生產8億m3天然氣。項目共分兩期建成，其中一期已經平穩運行。

2、晉煤集團

晉煤集團是全球最大的煤化工企業集團，在煤化工板塊中下轄21個子公司，其中有15家公司采用這套工藝，晉煤集團尿素總產量在全國20%以上。

小七說：通過煤制合成氣制尿素是目前煤化工企業廣泛采用的主流工藝，起步早、工藝較為成熟，大多采用與甲醇或天然氣聯產的方式，并且在煤制合成氣與與尿素合成工段均有較大創新。

煤制甲醇制烯烴

工藝簡介

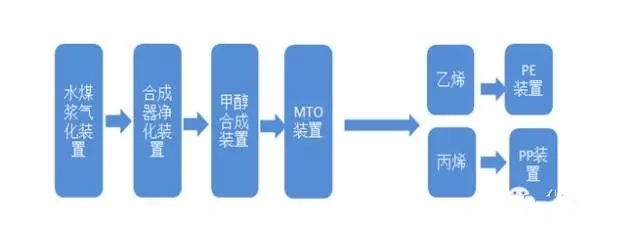

原料煤經過粉碎預處理后，進入煤氣化爐內與氧氣進行不完全氧化反應，得到半水煤氣水煤氣，通過氧化鋅脫硫劑進行濕法脫硫后，通過一氧化碳與水反應調整碳?xì)浔壤?，使變換氣碳?xì)浔壤秊?.05～2.15送入甲醇合成回路。置換氣經過成氣壓縮機加壓至5. 3～5. 5MPa后進入合成塔，在溫度220～260℃及銅基催化劑的作用下反應，產物經過雙塔精餾，得到甲醇。甲醇通過MTO、MTP工藝制取乙烯或丙烯。進一步送聚酯工段，得到聚乙烯等高分子材料。

工業應用

煤制烯烴是目前煤化工發展的主流方向，其中神華集團擁有SMTO專利技術，中科院大連物化所擁有DMTO專利技術。目前神華包頭60萬噸/年MTO 于2010年8月投產;中原石化60萬噸/年MTO 于2011年10月投產;神華寧煤50萬噸/年MTP于 2010年10月投產;大唐多倫46萬噸/年MTP于2011年6月投產。

煤制天然氣

工藝簡介

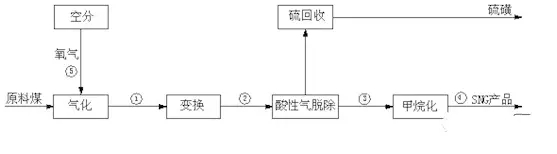

原料煤經過粉碎預處理后，進入煤氣化爐內與氧氣進行不完全氧化反應，得到半水煤氣水煤氣。前段部分為煤制合成氣其工藝，不在贅述，經過經過低溫甲醇洗凈化回收硫后進甲烷合成工段。目前甲烷合成技術主要有：魯奇甲烷化技術、戴維甲烷化技術、托普索甲烷化技術。三種甲烷化技術的催化劑與反應條件有較大差異，在后續的文章中會做專題介紹。

工業應用

目前煤制天然氣項目多采用天然氣單產工藝，后續或?qū)⑥D(zhuǎn)向合成氨聯產、甲醇聯產等方式。目前已經運行的煤制天然項目有：大唐克旗一期13.3億方煤制氣項目和新疆慶華13.75億方煤制氣項目。即將投產的的大唐阜新煤制氣40億立方米、新疆伊犁新天20億立方米、內蒙古匯能16億立方米。

煤制合成油

煤制合成油是指煤通過化學反應制得合成油的過程，按照工藝路線區分有直接液化合成油、間接合成油。

A 直接液化合成油

工藝簡介

目前煤直接液化技術主要有：德國IGOR工藝反應條件為溫度470℃，壓力30MPa，催化劑采用煉鋁工業的廢渣;日本NEDOL法煙煤液化工藝反應壓力為(17-19MPa)，反應溫度為455-465℃，催化劑采用合成硫化鐵或天然硫鐵礦;美國HTI工藝采用懸浮床反應器和鐵基催化劑。其主要特點是反應條件為(440-450℃，反應壓力17MPa)工業應用。

工業應用

神華集團投資250億元建設鄂爾多斯煤直接液化生產基地，總面積1.735平方公里，年產108萬噸。

B 間接合成油

工藝路線

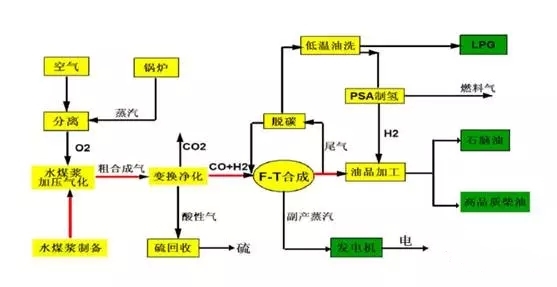

原料煤經過粉碎預處理后，進入煤氣化爐內與氧氣進行不完全氧化反應，得到半水煤氣水煤氣。通過變換凈化處理后送入費托合成工段，合成油經過裂解重整加工后制得成品柴油與石腦油。費托合成是本工藝的核心，目前國內采用中科合成技術，采用漿化床反應器，鐵基催化劑。

工業應用

目前有神華鄂爾多斯18萬噸間接煤制油、潞安山西長治16萬噸間接煤制油、伊泰鄂爾多斯16萬噸間接煤制油已經投產運行。

煤制乙二醇

工藝簡介

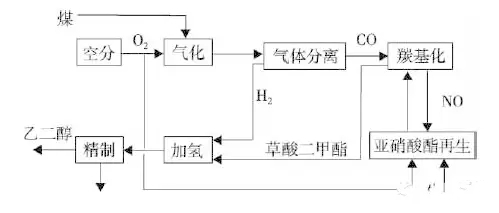

原料煤通過煤氣化爐，制得合成氣，送入合成氣分離工段，一氧化碳原料氣的再凈化處理，從合成氣凈化裝置出來的一氧化碳原料氣，采用催化氧化技術除去氫和氧最后以分子篩脫水。該混合氣體即可作為合成草酸酯的一氧化碳原料氣。

將凈化后的一氧化碳原料氣與亞硝酸酯混合，其含量(體積比)為：一氧化碳為25～90%，亞硝酸酯為5～40%，導入裝有以氧化鋁作載體的鈀催化劑的列管反應器中進行催化反應。金屬含量為載體中的0.1～5%,接觸時間為0.1～20s。反應溫度為80～200℃。反應產物經冷凝分離后得草酸酯。草酸二甲酯通過加氫反應制得乙二醇。將亞硝酸酯(含未反應氣體)送回合成塔循環使用。

工業應用

乙二醇是聚酯碳纖維工業的重要原料，此前多采用石油路線生產，及環氧乙烷水合法，不過此種方法耗水較多，成本高。目前乙二醇項目已進入國家石化產業規劃調整，建成、在建、擬建、規劃的煤制乙二醇項目30多個，若所述裝置全部按計劃投產，我國煤制乙二醇產能將達到1270萬噸，已投產的煤制乙二醇裝置產能共計90萬噸：通遼金煤化工一期20萬噸、河南煤化集團3套裝置60萬噸、新疆天業5萬噸和華魯恒升5萬噸。
