NOx是酸雨的主要組成部分之一，對環境的危害較大，我國對火電廠煙氣排放中NOx的排放已嚴格控制，選擇性催化還原(Selective Catalytic Reduction, SCR)煙氣脫硝技術以其技術成熟、脫硝效率高等特點在燃煤機組中得到廣泛的應用。

本文介紹了660MW超超臨界燃煤電廠SCR煙氣脫硝技術的基本原理和流程，結合運行管理經驗，對脫硝系統催化劑磨損原因進行分析，對脫硝系統煙氣流場進行數值模擬,對脫硝系統煙氣流場進行優化，降低催化劑的局部磨損,減少氨逃逸，提高催化劑使用壽命。

關鍵詞：催化劑磨損 流場優化 顆粒場分布

1 電廠概述

該電廠2×660MW鍋爐由上海電氣集團股份有限公司設計制造，為SG1953/25.40-M95X型超超臨界參數變壓直流型鍋爐、單爐膛四角切圓燃燒、一次中間再熱、平衡通風、露天布置、固態排渣、全鋼構架、全懸吊結構Π型鍋爐。燃燒設備配中速磨煤機、冷一次風機、正壓直吹式制粉系統設計，配6臺ZGM113G型中速磨磨煤機，其中5臺運行，1臺備用。

2 脫硝系統概述

在液氨(或尿素)存儲和制備區，液氨通過萬向節由槽車進入液氨儲罐。卸車時，卸料壓縮機抽取液氨儲罐內的氨氣經加壓后進入槽車，槽車內的液氨被壓入液氨貯罐。液氨貯罐液位到達高位時自動報警并與進料閥及卸料壓縮機電動機聯鎖，切斷進料閥及停止卸料壓縮機運轉。儲罐內的液氨通過出料管由儲罐內的壓力送至液氨蒸發槽，液氨在蒸發槽內氣化，氣化后的氨氣進入氨氣緩沖槽，緩沖槽可以提供穩定壓力的氨氣,氨氣被送往SCR反應器區以供使用。

自氨供應區來的氨氣與稀釋風機來的空氣在氨/空氣混合器內充分混合。稀釋風機流量按100%負荷時氨量對空氣的混合比為5%設計。

氨和空氣混合氣體進入位于煙道內的氨噴射格柵，噴入煙道后，通過靜態混合器再與煙氣充分混合，然后進入SCR反應器，SCR反應器操作溫度一般可在320℃～420℃范圍內，SCR反應器安裝在省煤器與空預器之間。溫度測量點位于SCR反應器進口，當煙氣溫度在320℃～420℃范圍以外時，溫度信號將自動關閉氨進入氨/空氣混合器的快速切斷閥。

氨與NOx在反應器內，在催化劑的作用下反應生成N2和H2O，N2和H2O隨煙氣進入空氣預熱器，并最后通過煙囪排出。在SCR進、出口設置NOx、O2在線分析儀及壓力、溫度測量儀表，自動調節NH3注入量。

機組每臺爐設置2臺脫硝反應器，根據脫硝效率和NOx含量，配置催化劑采用2+1布置方式，即初裝2層催化劑，預留1層催化劑，當脫硝效率低于設計效率時再加裝預留層催化劑，在系統投運后3年加裝預留層催化劑。

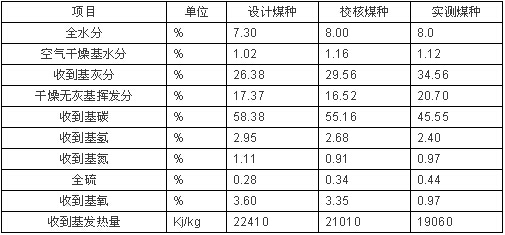

設計煤種及實測煤種特性

3 脫硝系統催化劑磨損分析

3.1 催化劑磨損檢查

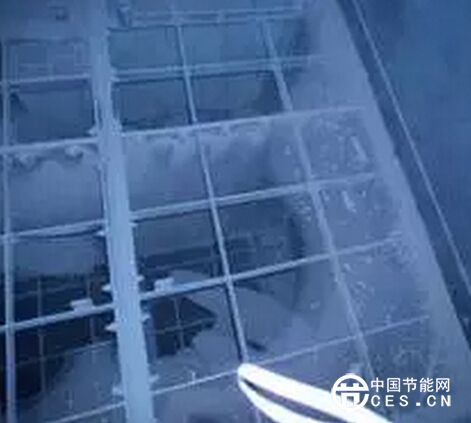

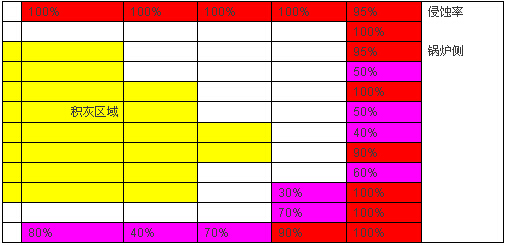

許昌龍崗發電有限責任公司#3、4號機組分布于2009年6、12月投產運行，SCR脫硝裝置與主機同步建設同步運行，在運行過程中發現脫硝SCR反應器催化劑磨損嚴重。2013年2月4號機組停機過程中對脫硝反應器催化劑進行檢查，發現催化劑磨損嚴重，磨損情況見現場照片圖3-1，A、B側反應器磨損分析表3-1。

圖3-1 現場照片表3-1 A側反應器磨損分布

根據催化劑磨損區域列表分析，反應器鍋爐側催化劑磨損嚴重，電除塵側催化劑積灰嚴重。催化劑磨損具有一定的規律性，初步判斷催化劑磨損是SCR反應器流場或顆粒場分布不均引起。

3.2 煙道空氣流場、顆粒場分布檢測及分析

省煤器出來的煙氣經過水平段后向上，經過噴氨格柵和導流板后煙氣轉至水平段，依次經過導流板后向下進入SCR催化劑反應區。對催化劑磨損原因進行分析，在SCR反應器入口上部轉彎煙道水平斷面進行流場測試和顆粒場分析測試，SCR反應器煙道布置及試驗測量截面見圖3-2。

圖3-2 SCR煙道布置及試驗測量圖示

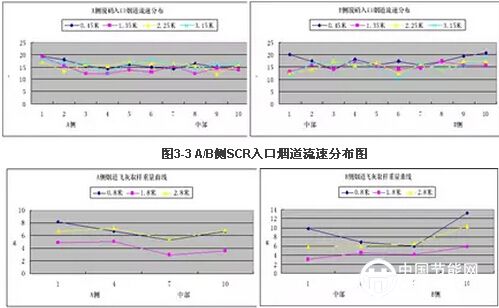

催化劑局部磨損的主要原因有流速分布不均，飛灰分布不均勻，飛灰顆粒度分布不均，此次試驗分別對SCR煙氣系統A/B側煙道的流速分布(見圖3-3)、飛灰重量分布(見圖3-4)、飛灰顆粒度分布(見圖3-5)進行了測量。

圖3-4 A/B側SCR入口煙道飛灰重量曲線圖

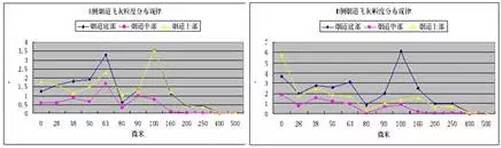

圖3-5 A/B側SCR入口飛灰顆粒度分布圖

對SCR入口上部轉彎煙道水平斷面測試結果表明，上部轉彎煙道水平斷面流場的均勻性較好，但顆粒濃度及顆粒大小上下分布不均勻，下部濃度最高，中間最低，上、下部顆粒直徑最大100～160μm區間灰量較多、中間最小63～80μm區間灰量較多。

分別對原設計結構的顆粒分布流場進行模擬(見圖3-6)和煙氣結構流場進行數值模擬(、圖3-7)，顯示上部轉彎煙道水平斷面流場、濃度場、顆粒場與測量結果的重現性一致。SCR入口垂直煙道流場基本均勻，但靠近煙道中部顆粒濃度場濃度較高，且顆粒直徑較大。

圖3-6 原設計結構顆粒分布

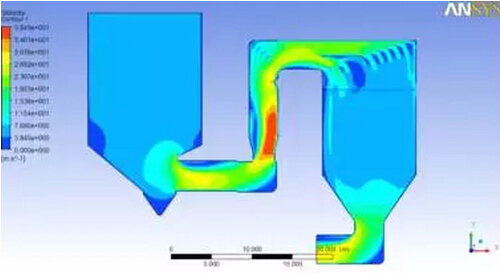

圖3-7 原設計結構流場

催化劑的磨損與流速的三次方成正比、與顆粒的濃度成正比，與顆粒的直徑三次方成正比，在流速均勻的情況下，不均勻磨損主要與入口濃度劑顆粒度分布不均勻有關。由以上測量數據及數值模擬結果可以判斷SCR入口中前部催化劑不均勻磨損是由于入口濃度及顆粒度分布不均勻引起的。

原設計省煤器出口煙道轉彎處未設導流板，煙道由水平轉為上升煙道后，顆粒在彎頭外側富集，濃度較高且大顆粒主要位于外側壁面處，轉彎上升過程中，由于大顆粒慣性較大，不易在氣流速度攜帶下向整個斷面擴散，因此到達上升煙道轉彎處經內側第一塊導流板導流后，高濃度、大顆粒的顆粒將處在上部水平煙道下部，上部水平煙道轉為下行煙道時，在內側導流板作用下，高濃度、大顆粒的顆粒將被帶到催化劑入口斷面的中前部，形成催化劑中前部的加速磨損。

4 SCR煙道流場改造

4.1 SCR煙道流場改造方案

解決SCR磨損的途徑是在流場均勻的前提下，改善SCR入口斷面飛灰濃度及顆粒度分布。

對引起SCR 入口顆粒濃度和顆粒度分布不均勻的因素進行數值模擬，通過模擬選擇最合適的方案：垂直煙道加導向裝置、第二彎頭處去掉彎頭內側兩塊導流板，能起到減少SCR 入口不均勻磨損的目的(見圖4-1，圖4-2，圖4-3)。

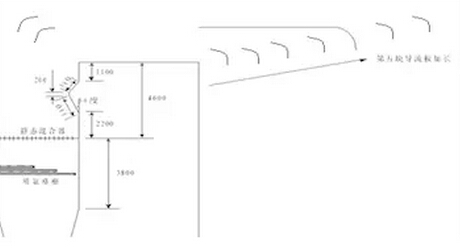

圖4-1 改造后煙道布置圖

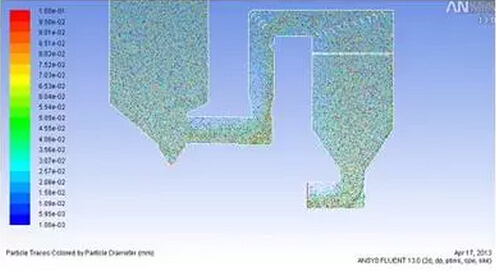

圖4-2 數值模擬改造后顆粒場

圖4-3 數值模擬改造后流場

4.2 SCR改造后飛灰濃度場測試

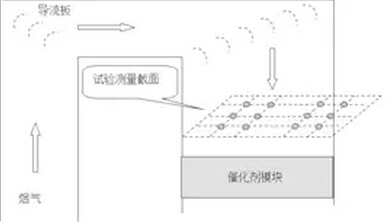

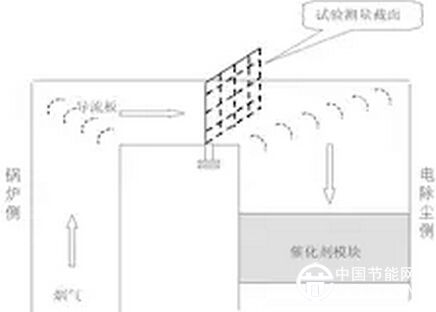

圖4-3試驗測量面示意圖

鍋爐運行參數穩定后，使用煙塵采樣儀和煙塵采樣槍，按網格法分別在AB側煙道內各試驗測點等速采取飛灰樣品，每點采樣15分鐘，試驗結束后稱量樣品重量，計算煙道內各測點飛灰濃度，獲得該位置煙道內飛灰濃度分布規律。煙道尺寸11880mm(寬)×11620mm(深)，取樣槍長度3500mm，分別從煙道前部和后部兩個方向測量，能夠覆蓋煙道內前部3500mm和后部3500mm深度范圍。

測試脫硝催化劑入口煙道內煙氣速度場。試驗按從A側到B側的順序逐個測孔測量，分別在距離煙道前墻1m、2m、3m深度位置和距離煙道后墻 1m、2m、和3m深度位置測量煙氣流速(圖4-4)。試驗數據如下(見表4-1)：

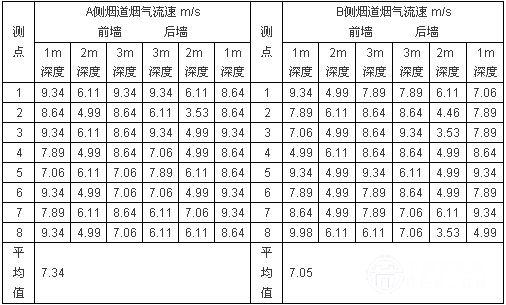

表4-1 煙氣流速測量數據表

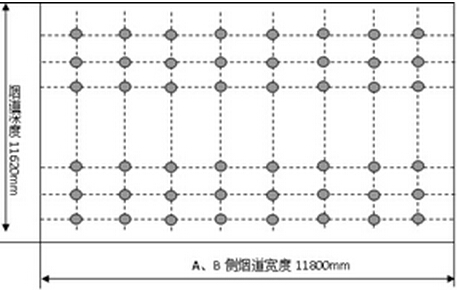

圖 4-4 測點位置示意圖

根據表4-1數據繪制脫硝催化劑入口管道流速分布圖4-5，圖4-6。

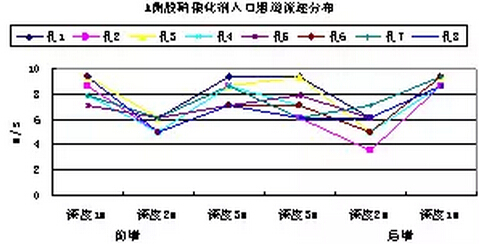

圖4-5 A側脫硝入口煙道流速分布曲線

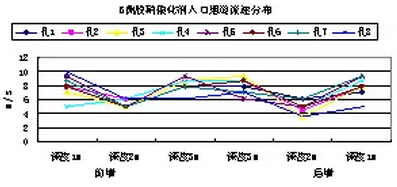

圖4-6 B側脫硝入口煙道流速分布曲線

A、B側煙道煙氣流速基本均勻，A側煙道平均流速7.34m/s，B側煙道平均流速7.05m/s。沿?zé)煹缹挾确较颍珹、B側煙道風速流場較為均勻，基本都在7m/s左右波動。沿?zé)煹郎疃确较?，煙道前后煙氣流速呈對稱分布，在距離煙道壁面2m左右深度流速較低約為5m/s，其他深度流速在6～10m/s;

脫硝煙道催化劑入口段煙氣流速分布規律為，額定負荷下流速分布基本均勻，約為7m/s，在距離前后壁面2m/s左右位置流速稍低，其他位置流速較為均勻。整個煙道流場分布規律為前后基本對稱，左右均勻，說明脫硝系統導流裝置優化后較好地實現了均勻煙道前后流場的目的。

4.3飛灰濃度場測試

對脫硝催化劑入口段煙道內飛灰濃度場進行測試，試驗按從A側到B側的順序選取測孔2/4/6/8，分別在距離煙道前墻1.5m、3m深度位置和距離煙道后墻1.5m和3m深度位置抽取飛灰樣品(圖4-7)。

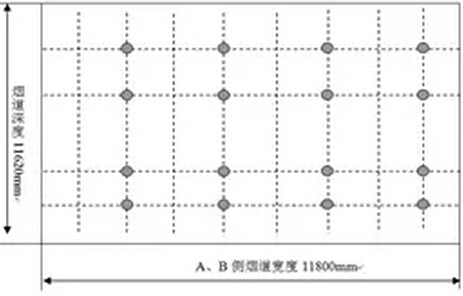

圖 4-7飛灰取樣測點位置示意圖

在每個測點等速取樣15min，分別測量飛灰取樣總量，根據飛灰取樣數據計算出每立方米煙塵濃度。試驗數據如下：

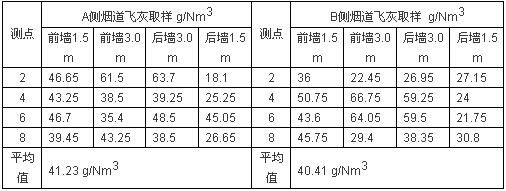

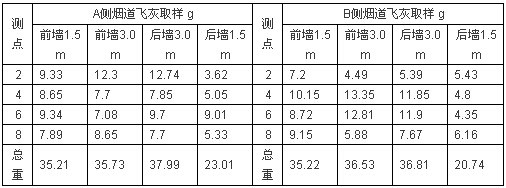

表4-2 飛灰取樣數據表

表4-3 煙塵濃度數據表

根據表4-2，表4-3繪制脫硝催化劑入口煙道飛灰濃度分布曲線圖4-8

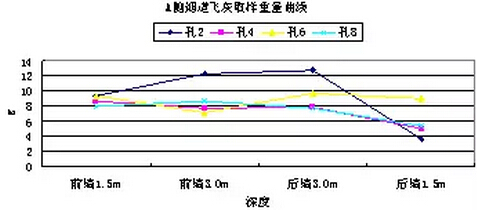

圖 4-8 A側脫硝催化劑入口煙道飛灰取樣重量分布

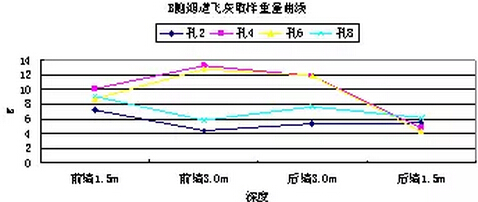

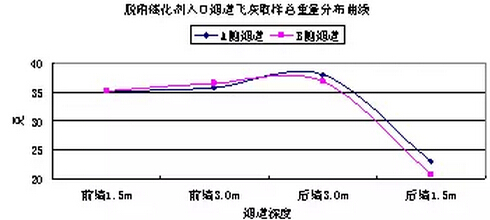

圖 4-10 脫硝催化劑入口煙道飛灰取樣總重量沿深度方向分布

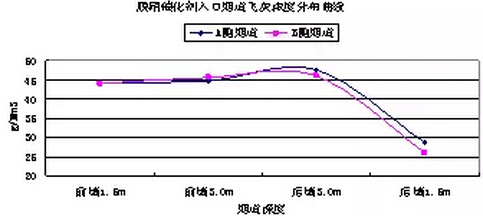

圖 4-11 脫硝催化劑入口煙道飛灰濃度沿深度方向分布

根據以上數據分析，沿?zé)煹缹挾确较颍w灰濃度分布相對均勻，沒有明顯的規律性差異。沿?zé)煹郎疃确较?，飛灰濃度差別相對較大，距離前墻1.5m和3m深度位置與距離后墻3m深度位置飛灰濃度比較一致，均為45g/Nm3左右，距離后墻1.5m深度位置，飛灰濃度大幅降低至30 g/Nm3以下;

經過脫硝系統導流裝置優化，煙道內飛灰顆粒的分布整體向煙道后部移動，煙道距離前墻深度8m左右范圍飛灰濃度分布均勻一致，基本實現了導流裝置優化的目的，煙道后部2～3m范圍飛灰濃度相對較低，有待進一步優化調整。

4.4 飛灰粒度分布

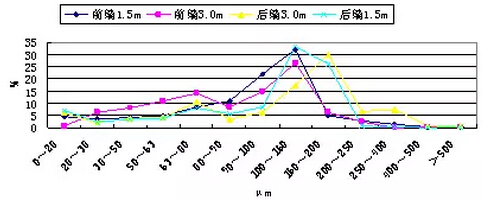

對所取飛灰樣品進行粒度分析，A、B側煙道深度為前墻1.5m、前墻3m、后墻1.5m和后墻3m處樣品分別混合后篩分，獲得樣品粒度在0～500μm之間的分布規律，分析結果如下。

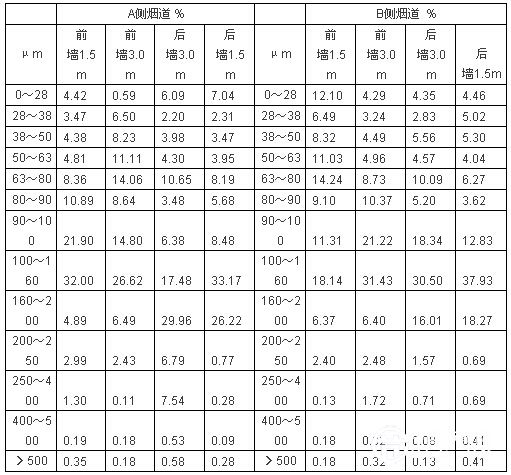

表4-4 飛灰粒度分布相對百分比數據表

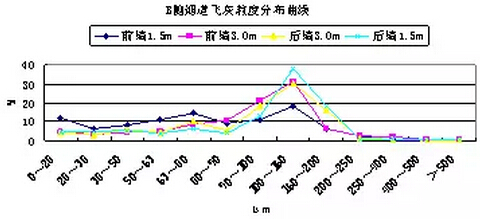

圖 4-13 B側煙道飛灰粒度分布曲線

脫硝入口煙道AB側距壁面各深度飛灰粒徑分布規律基本一致，飛灰粒徑主要分布區間為160μm以下，其中100～160μm灰量最多，200～500μm區間灰量很少，整個煙道飛灰粒度分布趨勢基本相同。

5 結束語

火力發電廠煙氣脫硝SCR工藝技術，不僅要進行CFD流場數值模擬空氣場數值模擬試驗，還要重視顆粒濃度場分布是否均勻關鍵問題，針對催化劑磨損問題應對SCR煙氣系統進行CFD顆粒場分布,濃度場分布試驗，以找到更好解決因流場分布不均引起的催化劑磨損問題。該機組SCR流場改造后顆粒度分布明顯改善,減少對催化劑的局部過度磨損，降低氨逃逸率,延長催化劑的壽命。
