隨著發電廠向高參數、大容量的發展，吹灰器是電廠鍋爐不可或缺的輔助設備。設備的“高效、節能、環保”在市場激烈競爭的今天尤其重要。由于鍋爐燃燒是一 種極其復雜的物理化學過程，燃煤特性、受熱面的結構、溫度水平及空氣動力工況等因素，都影響著受熱面的沾污與結焦。迄今，還缺乏真正能解決爐內結焦、積灰 的理論和實踐，僅通過鍋爐設計和運行，目前尚不能完全解決爐內的積灰問題。實踐證明，在鍋爐運行過程中，經常對受熱面進行吹掃，能較好地預防鍋爐的結焦、 積灰和受熱面腐蝕、磨損，延長管束壽命、降低運行維修成本，保障鍋爐安全運行、提高機組可用率。同時，由于受熱面在運行中保持著清潔狀態和有效的傳熱，還 可提高鍋爐效率和降低輔機電耗，具有明顯的經濟效益。
為了更好的解決上述管道積灰問題，北京哈宜公司以自己的專家團隊技術為依托、借鑒前蘇聯一些 大型火力發電廠成功應用燃?xì)饷}沖吹灰裝置的經驗，從1997年起進行了大量的理論和實驗上的研究，在克服了重重困難后，實現大型電廠水平煙道及尾部煙道的 在線便捷清灰除垢，降低排煙溫度，提高鍋爐效率。我公司設計研制成功了MCCH系列燃?xì)饷}沖吹灰裝置。適用于大型電廠煤粉爐及循環流化床爐、冶金、石化、 造紙、煤化工等自備發電機組和余熱鍋爐、熱水爐等鍋爐煙道的在線清灰裝置，它能夠快速、徹底、有效地清除尾部煙道積灰，顯著延長組件的使用壽命，避免受熱 面的堵灰，防止空預器阻力增加，降低排煙溫度，提高換熱效率及利用率。特別是近幾年垃圾焚燒發電廠發展迅速，我公司針對垃圾爐腐蝕嚴重，灰份黏性大難以清 理等特點，開發了一系列產品應用在垃圾爐上并取得了顯著的效果，得到了客戶的高度評價。
MCCH脈沖吹灰器特點
1、除灰效果好
能夠在較大空間范圍內有效清除受熱面的積灰結焦，大幅度提高換熱效率和降低排煙溫度，運行可靠、效果顯著。
2、配置安全可靠
兩種工質配比，控制在最佳值,保證在最佳狀態運行。采用高能點火器，性能穩定，使用壽命長，確保點火可靠。
3、自動化可靠性高
控制系統中傳感器設置相應故障的聯鎖保護動作，各類故障分級處理，支路故障不影響整個系統的運行。應用專業廠家生產的精密傳感器，在程序控制下做到定期自檢、在線多級保護、聯鎖保護、故障檢測、故障報警、故障診斷、故障處理，從而保證了系統安全可靠運行。
4、使用范圍廣
可以適用于任何爐型，包括各種煤粉鍋爐、循環流化床鍋爐、燃油鍋爐、余熱爐、加熱爐、工藝爐以及垃圾焚燒爐等?？梢赃m用鍋爐尾部任何部位，包括過熱器、再熱器、省煤器、空氣預熱器等。
5、經濟效益高
設備投資少，產生效益高，降低工人勞動強度（除渣），運行成本低。
* 積灰于受熱面的粘度強度于沉積物的類型有關，不同類型的沉積物所承受的剪切強度是不同的，用積灰的膨脹速度Up表示沉積層于受熱面粘結牢固程度，當膨脹速 度越大時，灰沉積層粘結越牢固。以燃?xì)饷}沖罐噴口噴出的高溫燃?xì)獾膯挝幻}沖波強度Jo的大小作為清除積灰能力的度量。則Up和Jo有如下對應關系，見下 表。
極限膨脹速度Up與脈沖波強度Jo的關系
|
Up(m/s)
|
Jo(N.s/m)
|
|
5
|
7.5
|
|
10
|
8.5
|
|
25
|
9.0
|
|
35
|
9.5
|
|
50
|
10
|
|
100
|
12.3
|
熱清洗作用：混合氣在脈沖罐中被點燃爆炸瞬間產生高溫高壓燃?xì)?，溫度可達2800℃－3300℃。當高溫燃?xì)鈴膰娮靽姵錾湎蚍e灰層時溫度雖然有所降低，但積灰層表面仍因較高溫度作用而被軟化，粘度強度和疲勞強度降低，在強氣流吹掃下灰層破碎脫落。
聲 波輻射作用:試驗表明，當裝置點火工作時伴隨脈沖產生的聲波在具噴嘴出口7米處，其聲壓級仍在140dB以上，相當于聲壓2000Pa以上，另外伴生聲波 頻率在30－200Hz。且以低頻為主。由于低聲波頻率波長較長，在爐內不易衰減并行成多次反射，在爐內反復疊加、折射，使積灰疲勞、松散破裂以至脫落。
局部振打作用:試驗表明當脈沖氣流以極高的速度沖擊受熱面管束時，由于作用時間很短（約幾毫秒），力度很大，而噴口出口燃?xì)鈿饬魉俣瓤蛇_(dá)到350m/s左右，對受熱面管束產生較強的沖擊作用，使管子在短時間內產生自激振動。積灰受慣性力的作用而產生破裂，脫離管壁。

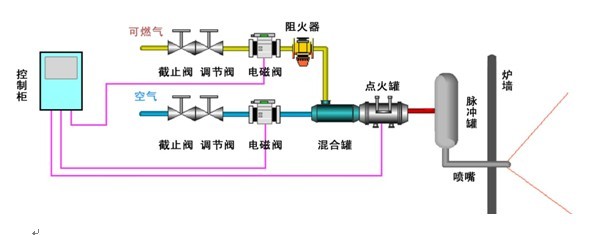

MCCH脈沖吹灰系統示意圖：

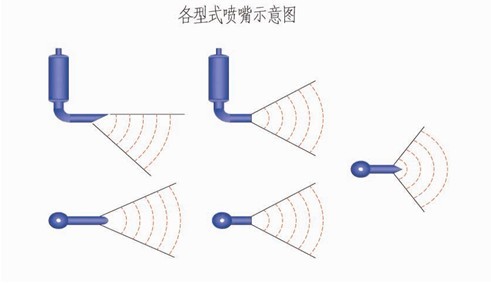

脈沖噴口用于控制爆燃沖擊波的氣流方向。針對不同鍋爐規格及受熱熱面的角度、距離、積灰特點，會有不同噴形式。脈沖燃?xì)馍淞鞯姆较?，可以通過不同的噴口結構和噴嘴的設置方向調整，以便適用于不同的結構和形狀的鍋爐管束。

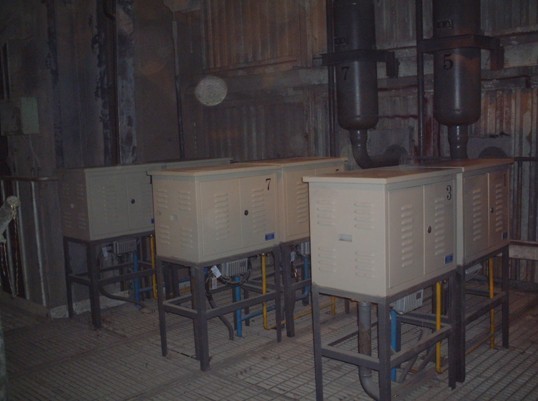

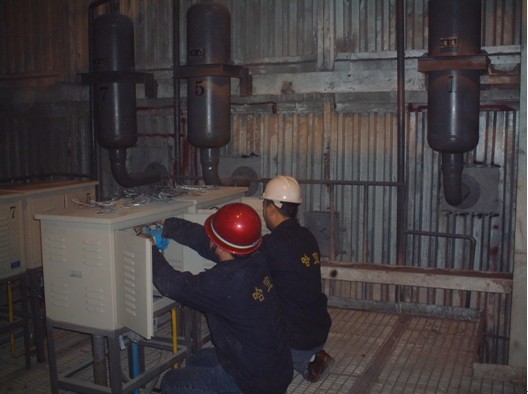

現場安裝:
折焰角-燃?xì)饷}沖吹灰技術
煤粉鍋爐的煙氣在流經折煙角上部斜煙道時，因此處煙氣的溫度高，煙氣中的灰處于軟化或流化狀態；此時的灰流動性差，煙氣又
是水平走向煙氣中的一部分飛灰就沉降在折煙角上部的斜煙道中。水平煙道折焰角上的煙道底部經常性沉積大量細灰，不僅積灰的速度快，而且折焰角處的積灰厚度可達到1米～1.5米，有時甚至更高，形成一道灰墻。
折焰角前部的積灰也因自重或者受到煙氣氣流的沖擊極有可能發生向爐膛內大量的塌落，不僅嚴重影響的鍋爐效率，而且對鍋爐的穩定運行始終是一個潛在的威脅 因素。一方面可能阻擋爐膛的火焰輻射，屏蔽煤火檢的正常檢測；另一方面，嚴重時，它直接沖擊爐膛火焰中心，阻擋風粉的混合，導致燃燒惡化甚至滅火。
與傳統的燃?xì)饷}沖吹灰技術不同，因?yàn)樵谒綗煹牢恢玫墓ぷ鳒囟?000℃以上；傳統脈沖吹灰是無法在這種條件下工作的，哈宜采用獨有的專利技術，從而解決了噴嘴在高溫下的耐溫、混合氣體在高溫下的被點燃（回火）等問題。
該項目是燃?xì)饷}沖技術的一個重要突破，曾獲中國華電集團公司科學進步獎，同時也是我國燃?xì)饷}沖吹灰器在水平煙道高溫區的首次成功應用。
