XS型高效節能中開泵為新一代高性能單級雙吸中開式離心泵，主要用于自來水廠、空調循環用水，供熱管網系統，建筑供水，灌溉、排水泵站、電廠、工業供水系統，消防系統、船舶工業、礦山給排水等輸送液體的場合。
XS型節能高效節能中開泵性能范圍：
流量Q:22--11660m3/h
揚程H:7--183m
XS型節能高效節能中開泵結構：
進出水口在同一直線上，同一轉子可反向運行，水泵兩端支承間距短，泵運行穩定，振動噪聲小，并可適當升速運行，使水泵適應范圍更廣。
水泵可采用中間支架、加厚泵體、密封冷卻、軸承稀油潤滑等，使水泵可應用于高達200℃的運行場合，特別適用于供熱管網使用的要求。泵體部分可根據使用條件的變化可立式或臥式安裝，密封可采用機械密封或填料密封。
XS型節能高效節能中開泵的主要零件：
泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其余多為鑄鐵制成。
泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。
葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩余軸向力則同軸端的軸承承受。
泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。
水泵通過聯軸器由電動機直接傳動。
軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。
XS型高效節能中開泵型號說明：
例：XS250—480A—L—R(M.F)-J
250--水泵出口直徑
480--葉輪直徑
A--葉輪第一次切割
L--立式安裝
R--熱水型
M--耐磨型
F--耐腐蝕型

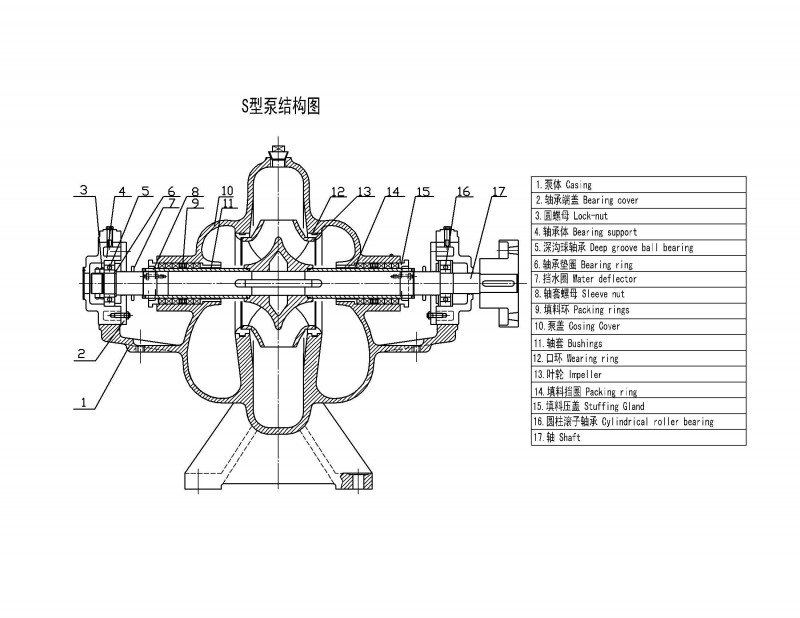

J--軸封為機械密封 注明“S型泵和XS型泵結構圖通用”
