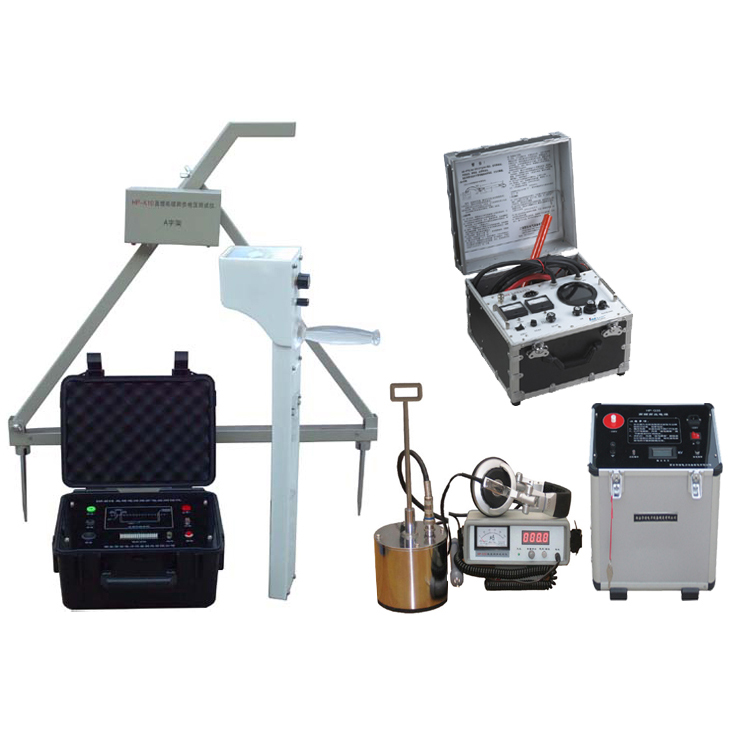

HP-W10型高壓電纜外護套故障測試儀是我公司為現在電力系統在高壓和超高壓輸電的發展趨勢中，單芯電纜的外護套出現多點接地的外護套故障而研發的高壓 電纜外護套測試系統，由于超高壓輸電線路一般為單芯電纜（35KV_500KV電壓等級）其在敷設時金屬護層一般為單端接地或分段交叉互聯接地，如果出現 外護套破損點則會出現很大的環流，對電纜的主絕緣造成傷害，根據超高壓電纜護層的特殊接地方式，該測試系統配置了電橋測距部分、脈沖測距部分、跨步電壓定 點部分、沖擊放電定位部分，兩種方法粗測、兩種方法定位，根據不同的故障狀況來進行不同設備的選擇，通過有效組合能完成對超高壓單芯電纜的外護套接地或泄 露電流偏大、較大的隱患以及高壓電纜主絕緣故障的測試工作。該套設備測試時無盲區對于短電纜和電纜接頭的泄露爬電不擊穿的故障有很好的查找功能，全套系統 適用了高壓電纜外護套故障測試。

第一部分技術指標：
HP-D10高壓電橋測試儀技術參數
 n 空載電壓：      5kV、 15kV 二檔可選
 n 短路電流：      30mA
 n 燒穿功率：      250W
 n 定位比例精度：  ±（0.2%×L+1）m
 n 重量：          10kg
 n 體積：          38cm×36cm×27cm
 n 工作電源：      工頻220V±15%
第二部分技術指標：
HP-K10跨步電壓測試儀技術參數
本儀器由以下三部分組成：
      發  射  機：自動測試故障電纜的對地阻抗，向被測低壓電纜發送測試信號。
      路徑接收機：垂直在電纜上方附近接收信號，探測低壓電纜路徑、埋深。
      絕緣接收機（A字架）：探測故障電纜的對地絕緣故障及精確定位。
技術指標：
1.探測電纜長度： < 15Km                         2.測試深度： ≤ 3m
3.路徑誤差： < 5cm                              4.定位誤差： < 5cm
5.感應故障點距離： ≤ 30m                       6.故障阻值范圍：≤6MΩ
7.主機尺寸：270×210×150mm                     8.A字架：錐間距63mm
9.接收機：260mm高人體垂直設計。                 10.整套儀器重量：10kg
第三部分技術指標：
（一）HP-G20低壓一體化電源技術參數：
輸出電壓：＜20KV            顯示電壓誤差值：＜±2%
放電頻率：＜3-4μs/4µF      最小放電周期：3.2S
內置電容：4µF/20KV         最大功率：  ＜1.5KVA
沖擊能量：最大2450J
重    量：11Ｋg
(二)HP-C10同步定點儀技術參數：
1．?dāng)?shù)顯距離：最大500米，最小0.1米。
2．粗測誤差小于10%，定點誤差為零。
3．電磁通道增益>110dB (30萬倍)。
4．電磁通道接收機靈敏度<5μV。
5．聲音通道音頻放大器增益<120dB (信噪比4:1時100萬倍)。
6．50Hz工頻抑制度>40dB (100倍)。
7．聲電同步顯示監聽：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或滿亮 (500.0米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。
8．聲波傳感器探頭換成15KHz電磁傳感探頭時，可作電纜路徑和電纜埋設深度的精確探測。
9．電源：6V免維護電瓶  1.2AH。
10．功耗： <120mA     (0.7W)
11．工作環境： 濕度80%             溫度  -10℃—50℃
