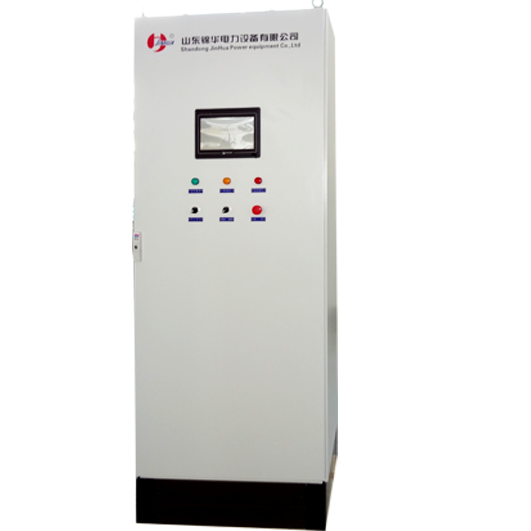

一、概述
大量非線性電力設備的應用，會在電力系統中產生較大的諧波污染，這種非線性負載就是諧波源，而諧波源中大部分都是快速變化的，即諧波次數的多少，諧波含量的大小，都隨著負載或系統的變化而改變，傳統的無源濾波技術已難以滿足動態變化的濾波要求。有源電力濾波器是最有效的濾波方法，該裝置采用當今先進的科研成果，基于高速的濾波補償技術，消除各種形式的諧波，可應用于各種在諧波污染的工況，尤其適用于快速變化的負載。 二、工作原理 有源電力濾波器與諧波源并聯，通過實時檢測跟蹤諧波源負載產生的諧波電流，快速生成與之大小相等方向相反的電流加以抵消，從而消除諧波，避免系統電壓﹑電流波形發生畸變。裝置具有自適應功能，可對頻率和大小都變化的諧波進行補償，對補償對象有極快的響應。
二 ﹑ 工作原理
有源電力濾波器與諧波源并聯，通過實時檢測跟蹤諧波源負載產生的諧波電流，快速生成與之大小相等方向相反的電流加以抵消，從而消除諧波，避免系統電 壓﹑ 電流波形發生畸變。 裝置具有自適應功能，可對頻率和大小都變化的諧波進行補償，對補償對象有極快的響應。
三、主要技術特點 --濾波精度高,諧波電流濾除率可達92%以上
--濾波范圍廣,濾波次數可達31次
--對負載的波動響應快,響應時間為30us
--動態注入電流以抑制諧波和補償功率因數
--不會與系統發生諧振
--可多臺組合擴展容量
--抑制系統過電壓，改善系統電壓穩定性
--提高系統暫態穩定水平，減少低壓釋放負荷數量，并防止發生暫態電壓崩潰
--動態地維持輸電線路端電壓，提高輸電線路穩態傳輸功率極限
--阻尼電力系統功率振蕩 --在負荷側，能抑制電壓閃變、補償負荷不平衡、提高系統功率因數
--輸出電壓總諧波畸變率（并網前）：小于5%
--輸出電壓總諧波畸變率（并網后）：小于3%
--輸出電流總諧波畸變率：小于3%
--輸出電壓不對稱度：＜2% --30秒過載能力：120%
--1分鐘過載能力：110%
四、接線方法
五﹑規格和技術參數
|
規格型號 |
HHAPF-30/380 |
HHAPF-60/380 |
HHAPF-90/380 |
HHAPF-120/380 |
|
|
補償容量（ Kvar ） |
30 |
60 |
90 |
120 |
|
|
額定電壓（ V ） |
380 |
||||
|
供電電源頻率 |
50H Z ? 5% |
||||
|
供電電源相數 |
三相三線或三相四線 |
||||
|
電流傳感器 |
直測式霍爾電流傳感器 |
||||
|
諧波補償次數 |
2 ～ 31 次諧波補償 |
||||
|
動態補償響應時間 |
30us |
||||
|
保護功能 |
交流過壓、欠壓，直流過壓， IGBT 過流，裝置過熱 |
||||
|
冷卻方式 |
風冷 |
||||
|
效率 |
＞ 92% |
||||
|
運行環境溫度 |
-30 ～ 50 攝氏度 |
||||
|
相對濕度 |
＜ 90% （ 25 攝氏度） |
||||
|
防護等級 |
IP31 |
||||
|
結構 |
柜式，下進線 |
柜式，下進線 |
|||
|
尺寸（ mm ）( W ? D ? H) |
700 ? 500 ? 1300 |
700 ? 500 ? 1300 |
800 ? 600 ? 2200 |
800 ? 800 ? 2200 |
|
|
重量（ kg ） |
120 |
180 |
260 |
300 |
|
六、執行標準
<< 電能質量 公用電網諧波 >> GB/T14549-1993
<< 電控設備 第二部分 : 裝有電子器件的電控設備 >> GB/T3797—1989
七、舉例說明
本表說明使用HYAPF有源電力濾波裝置器進行諧波治理的典型結果,系統的諧波由帶有200KW直流電機的整流器產生，在系統的380V供電母線上接入一臺HYAPF有源電力濾波器，它注入50A的補償電流，使得供電電流的TDD%符合GB/T14549-1993中的規定，同時電源的功率因數得到補償，系統更加穩定。
|
|
投入前諧波含量 |
投入后諧波含量 |
|
諧波次數 |
l/l |
l/l |
|
1 |
100% |
100% |
|
3 |
0.038% |
0.478% |
|
5 |
31.660% |
0.674% |
|
7 |
11.480% |
0.679% |
|
9 |
0.435% |
0.297% |
|
11 |
7.068% |
0.710% |
|
13 |
4.267% |
0.521% |
|
15 |
0.367% |
0.052% |
|
17 |
3.438% |
0.464% |
|
19 |
2.904% |
0.639% |
|
21 |
0.284% |
0.263% |
|
23 |
2.042% |
0.409% |
|
25 |
2.177% |
0.489% |
|
27 |
0.293% |
0.170% |
|
29 |
1.238% |
0.397% |
|
31 |
1.740% |
0.243% |
|
THD |
31.28% |
2.17% |
